摆动塔支撑用回转支承（DTR型）

DTRタイプ / JTEKT株式会社 (官方网站) / 刊载于资料第11页

可承受径向、轴向及力矩载荷的高刚性回转支承。采用密封结构，可防止异物侵入。

刊载信息确认日期: (根据来源资料确认内容的日期)

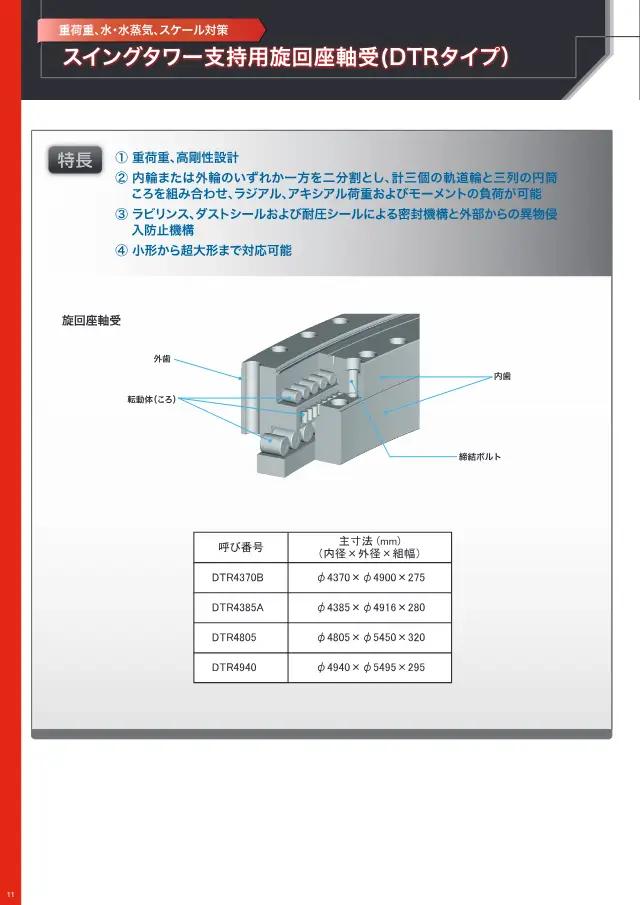

JTEKT株式会社《連続鋳造設備用軸受と関連商品》第11页（刊载摆动塔支撑用回转支承（DTR型））
出处: JTEKT株式会社「連続鋳造設備用軸受と関連商品」第11页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

回转支承的选型要点

选型时需要确认的要点及本产品（摆动塔支撑用回转支承（DTR型））的数值。

  1. 1. 按载荷和力矩选择结构

    单列球形结构紧凑,适用于一般工程机械和起重机;三列复合圆柱滚子形刚性和额定载荷高,适用于大型起重机和隧道掘进机;双列圆锥滚子形接触角大,可承受较高的轴向载荷。根据力矩载荷和冲击大小确定结构形式。

  2. 2. 为静额定载荷留有余量

    旋回轮轴承低速、摆动工况较多,因此以轴向基本静额定载荷C0a作为选型基准。本产品目录中的额定值范围为341至394000kN,应将最大载荷和力矩换算为等效载荷,并根据用途考虑安全系数后进行比较。

  3. 3. 使内径与外径匹配机架尺寸

    内径d和外径D决定机架或回转体的安装面、螺栓孔布置以及穿过内部的管路和电缆空间。本产品内径从数毫米到6457mm不等,大直径产品选用分割形可便于运输和组装。

  4. 4. 确认齿轮位置和规格

    无齿、内齿、外齿的选择取决于驱动小齿轮的布置。本产品压力角为20°,应使齿形(标准齿/短齿)和JIS齿轮精度等级与小齿轮一侧保持一致,必要时考虑齿面及齿根淬火规格。

  5. 5. 根据使用环境选择密封和润滑方式

    在有泥沙或水压的环境中,除迷宫式和防尘密封外,部分产品还可选择静压耐受0.3MPa的耐压密封。同时确认是否设有注油口和排油口,以及采用润滑脂注油还是油浴、强制循环润滑,并与维护计划相匹配。

  6. 6. 根据质量估算搬运和安装方式

    本产品质量差异很大,从1kg到45800kg不等。大型产品受吊具、起重能力和运输尺寸限制,应先确认质量,必要时考虑沿圆周分割的形式(2分割、4分割)。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解回转支承及查看产品列表

产品说明

内圈或外圈采用两分割结构，组合三个滚道圈与三列圆柱滚子。采用迷宫、防尘密封圈等进行密封，可适用于小型至超大型尺寸。

特点

  • 重载荷、高刚性设计
  • 可承受径向、轴向及力矩载荷
  • 采用迷宫、防尘及耐压密封圈进行密封
  • 适用于小型至超大型尺寸

用途

  • 摆动塔支撑

常见问题

Q. DTR型回转支承可承受哪些载荷？
A. 可承受径向、轴向及力矩载荷的高刚性回转支承。具有重载荷、高刚性设计的特点。
Q. DTR型回转支承的内部结构和密封方式是什么？
A. 内圈或外圈采用两分割结构，组合三个滚道圈与三列圆柱滚子。采用迷宫、防尘密封圈及耐压密封圈等进行密封，可防止异物侵入。
Q. DTR型回转支承可适用的尺寸范围是多少？
A. 可适用于小型至超大型尺寸。
Q. DTR型回转支承用于哪些用途？
A. 用于摆动塔的支撑。
