旋转座轴承 DTR形（3列复合圆柱滚子型）

DTR形 / JTEKT株式会社 (官方网站) / 刊载于资料第4页

采用3列复合圆柱滚子结构，具有较高刚性和额定载荷的旋转座轴承。适用于起重机、船用装载机、大型回转装置等。

刊载信息确认日期: (根据来源资料确认内容的日期)

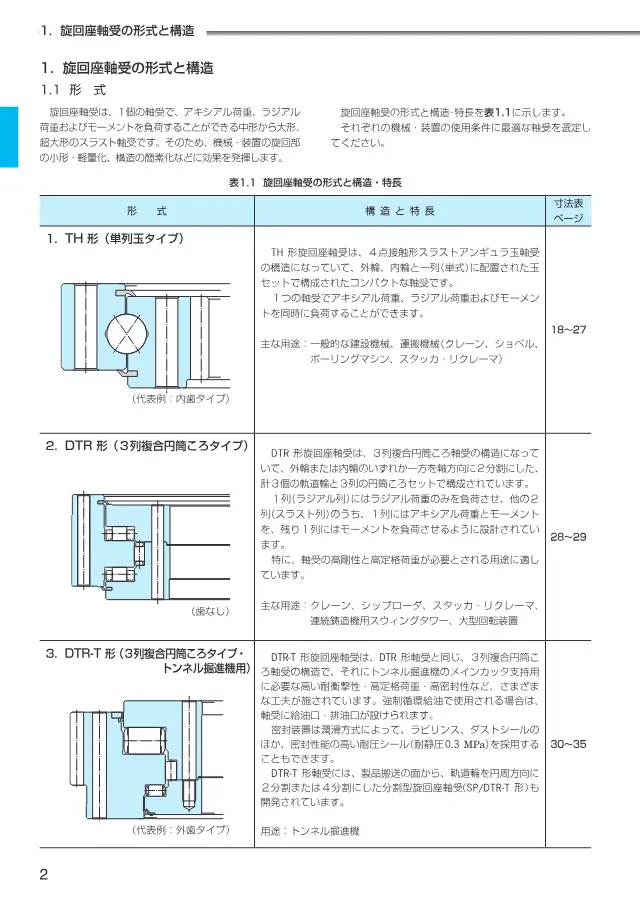

JTEKT株式会社《旋回座軸受》第4页（刊载旋转座轴承 DTR形（3列复合圆柱滚子型））
出处: JTEKT株式会社「旋回座軸受」第4页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

结构 三列复合圆柱滚子轴承
齿轮精度 JIS B 1702-1976 7级（标准）

回转支承的选型要点

选型时需要确认的要点及本产品（旋转座轴承 DTR形（3列复合圆柱滚子型））的数值。

  1. 1. 按载荷和力矩选择结构

    本产品: 结构 三列复合圆柱滚子轴承

    单列球形结构紧凑,适用于一般工程机械和起重机;三列复合圆柱滚子形刚性和额定载荷高,适用于大型起重机和隧道掘进机;双列圆锥滚子形接触角大,可承受较高的轴向载荷。根据力矩载荷和冲击大小确定结构形式。

  2. 2. 为静额定载荷留有余量

    旋回轮轴承低速、摆动工况较多,因此以轴向基本静额定载荷C0a作为选型基准。本产品目录中的额定值范围为341至394000kN,应将最大载荷和力矩换算为等效载荷,并根据用途考虑安全系数后进行比较。

  3. 3. 使内径与外径匹配机架尺寸

    内径d和外径D决定机架或回转体的安装面、螺栓孔布置以及穿过内部的管路和电缆空间。本产品内径从数毫米到6457mm不等,大直径产品选用分割形可便于运输和组装。

  4. 4. 确认齿轮位置和规格

    无齿、内齿、外齿的选择取决于驱动小齿轮的布置。本产品压力角为20°,应使齿形(标准齿/短齿)和JIS齿轮精度等级与小齿轮一侧保持一致,必要时考虑齿面及齿根淬火规格。

  5. 5. 根据使用环境选择密封和润滑方式

    在有泥沙或水压的环境中,除迷宫式和防尘密封外,部分产品还可选择静压耐受0.3MPa的耐压密封。同时确认是否设有注油口和排油口,以及采用润滑脂注油还是油浴、强制循环润滑,并与维护计划相匹配。

  6. 6. 根据质量估算搬运和安装方式

    本产品质量差异很大,从1kg到45800kg不等。大型产品受吊具、起重能力和运输尺寸限制,应先确认质量,必要时考虑沿圆周分割的形式(2分割、4分割)。
