双列圆锥滚子轴承（内向）TDI型

TDI形 / JTEKT株式会社 (官方网站) / 刊载于资料第121页

内径100〜940mm级双列圆锥滚子轴承。同时承受径向载荷和轴向载荷，采用内向组合方式使用。按型号列出尺寸、额定载荷及安装尺寸。

刊载信息确认日期: (根据来源资料确认内容的日期)

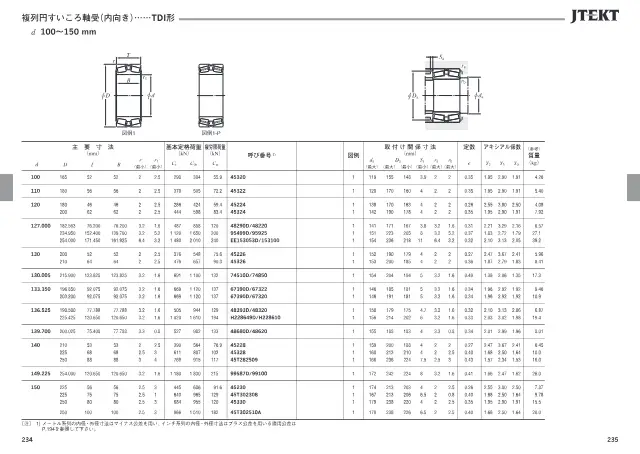

JTEKT株式会社《JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）》第121页（刊载双列圆锥滚子轴承（内向）TDI型）
出处: JTEKT株式会社「JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）」第121页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

内径d 100〜939.8 mm
外径D 165〜1333.5 mm
宽度T 52〜463.55 mm

圆锥滚子轴承的选型要点

选型时需要确认的要点及本产品（双列圆锥滚子轴承（内向）TDI型）的数值。

  1. 1. 与轴及壳体匹配的尺寸系列

    本产品: 内径d 100〜939.8 mm

    内径d与轴径相匹配,外径D与壳体孔径相匹配。圆锥滚子轴承分为公制系列和英制系列,即使尺寸相近也不可互换。更换既有机械时,请先确认编号所属系列,并将内圈宽度B、外圈宽度C与安装部位的台阶尺寸进行核对。

  2. 2. 通过组装宽度T和公差管理预紧

    本产品: 宽度T 52〜463.55 mm

    宽度T是内圈与外圈组合后的总宽度,决定轴向安装尺寸以及预紧、游隙的调整量。组装宽度公差等级不同,调整工作量也不同,因此成对使用时应确认T及其公差等级。

  3. 3. 用动额定载荷估算寿命

    基本动额定载荷Cr是寿命计算的基准。根据径向载荷和轴向载荷,利用系数e和载荷系数Y1求出动当量载荷,再由其与Cr之比计算额定寿命。本目录中Cr范围从9.5kN到数万kN,且随列数差异很大。

  4. 4. 用静额定载荷校核冲击和低速工况

    在静止、极低速或承受冲击载荷的用途中,通过基本静额定载荷C0r与静当量载荷(由Y0计算)之比,确认对永久变形的余量。在轧机等重载场合,应选用双列或四列型号以保证承载能力。

  5. 5. 根据作用点位置确定轴的支点

    圆锥滚子轴承的载荷作用点位于距端面一定距离处,背对背或面对面组合时支点间距不同。计算轴的挠度和反力时应使用作用点位置a,并据此确定配置方向。

  6. 6. 回转速度与润滑方式匹配

    极限回转速度通常油润滑高于脂润滑。请确认实际使用转速是否在各润滑方式对应的数值范围内。在需要节能的差速器等场合,可考虑标注摩擦力矩降低率的低扭矩型号。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解圆锥滚子轴承及查看产品列表

产品说明

包含公制系列和英制系列。按型号列出基本额定载荷、疲劳极限载荷、安装相关尺寸及轴向系数等。以内径100mm以上的大型轴承为主。

特点

  • 同时支承径向载荷和轴向载荷
  • 内向配置
  • 包含公制系列和英制系列

用途

  • 工业机械
  • 矿山机械
  • 钢铁机械
  • 轧机机械

常见问题

Q. 双列圆锥滚子轴承 TDI型可承受哪些载荷？
A. 同时承受径向载荷和轴向载荷，采用内向组合方式使用。
Q. TDI型的内径、外径、宽度范围是多少？
A. 内径d：100〜939.8 mm，外径D：165〜1333.5 mm，宽度T：52〜463.55 mm。
Q. TDI型用于哪些机械？
A. 用于工业机械、矿山机械、钢铁机械和轧机机械。
Q. TDI型可以确认哪些尺寸和性能信息？
A. 按型号列出尺寸、基本额定载荷、疲劳极限载荷、安装相关尺寸及轴向系数等。
Q. TDI型支持公制系列还是英制系列？
A. 同时包含公制系列和英制系列。
