O型圈（静态密封用 壳体推荐尺寸）

O-リング / SKF (官方网站) / 刊载于资料第53页

面向静态密封应用的O型圈推荐壳体尺寸，并给出挡圈组合尺寸。适用线径1.5～10mm。

刊载信息确认日期: (根据来源资料确认内容的日期)

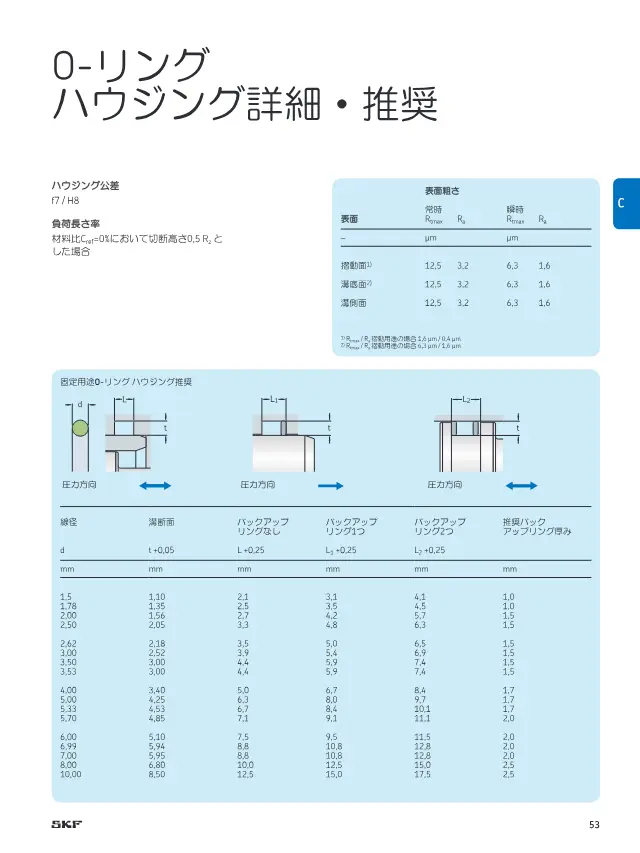

SKF《カスタムエンジニアリングシール シール製品案内》第53页（刊载O型圈（静态密封用 壳体推荐尺寸））
出处: SKF「カスタムエンジニアリングシール シール製品案内」第53页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

粗细d2 1.5〜10.00 mm
推荐挡圈厚度 1.0〜2.5 mm

O形圈的选型要点

选型时需要确认的要点及本产品（O型圈（静态密封用 壳体推荐尺寸））的数值。

  1. 1. 按规格与编号确定尺寸

    JIS B 2401的P、G,JASO F 404,AS 568等,每个编号都对应固定的内径、线径和推荐沟槽尺寸。请确认设备侧沟槽按哪种规格体系设计,选择同一体系的编号,可避免与沟槽尺寸不匹配。

  2. 2. 选择与沟槽、轴径匹配的内径

    内径d1应根据安装轴或沟槽底部直径选择。密封外周时,一般将O形圈稍微拉伸后装到轴上;密封内周时,通常使其贴合在孔侧。拉伸过度会使截面变细,压缩余量不足。

  3. 3. 确认与沟槽深度匹配的线径

    本产品: 粗细d2 1.5〜10.00 mm

    线径d2与沟槽深度的关系决定压缩余量。即使内径相同,也存在线径不同的系列,因此应根据沟槽深度和宽度选择合适的线径。本产品线径范围为1.02至10mm。

  4. 4. 按流体与温度选择材质

    NBR适用于矿物油系液压油,FKM耐热性和耐化学性好,EPDM适用于水、蒸汽及制动液等,但不适用于矿物油。VMQ(硅橡胶)可在低温至高温范围使用,但机械强度较低。请同时确认流体种类和使用温度范围。

  5. 5. 根据压力选择硬度

    硬度(A型硬度计)一般以70左右为标准。压力越高,越应选择较硬的产品,以抑制挤入间隙。另一方面,硬度越高,压缩所需的力越大,低压下的密封性会略有下降。

  6. 6. 高压时配用挡圈

    本产品: 推荐挡圈厚度 1.0〜2.5 mm

    在高压或运动用途中,O形圈可能挤入沟槽间隙而受损。可在与受压侧相反的一侧装入PTFE等材质的挡圈加以防止。单侧受压时装一个,两侧均受压时装两个,并据此加大沟槽宽度。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解O形圈及查看产品列表

产品说明

适用线径1.5～10mm的推荐沟槽截面及挡圈厚度。包含表面粗糙度与公差的推荐值。

特点

  • 规定单个及两个挡圈组合的尺寸

用途

  • 静态密封应用

常见问题

Q. O型圈（静态密封用 壳体推荐尺寸）适用于哪些线径？
A. 适用线径为1.5～10mm。
Q. O型圈（静态密封用 壳体推荐尺寸）推荐的挡圈厚度是多少？
A. 推荐挡圈厚度为1.0～2.5 mm。
Q. O型圈（静态密封用 壳体推荐尺寸）中挡圈如何组合？
A. 规定了单个挡圈及两个挡圈组合的尺寸。
Q. O型圈（静态密封用 壳体推荐尺寸）适用于哪些应用场景？
A. 适用于静态密封用O型圈，给出推荐壳体尺寸及挡圈组合尺寸。
