带密封圈的球面滚子轴承及退卸套

SKF Explorer 球面ころ軸受（シール付き、アダプタスリーブ取り付け） / SKF (官方网站) / 刊载于资料第77页

内径35～380mm带密封圈球面滚子轴承与退卸套的组合尺寸及质量资料。SKF Explorer轴承。

刊载信息确认日期: (根据来源资料确认内容的日期)

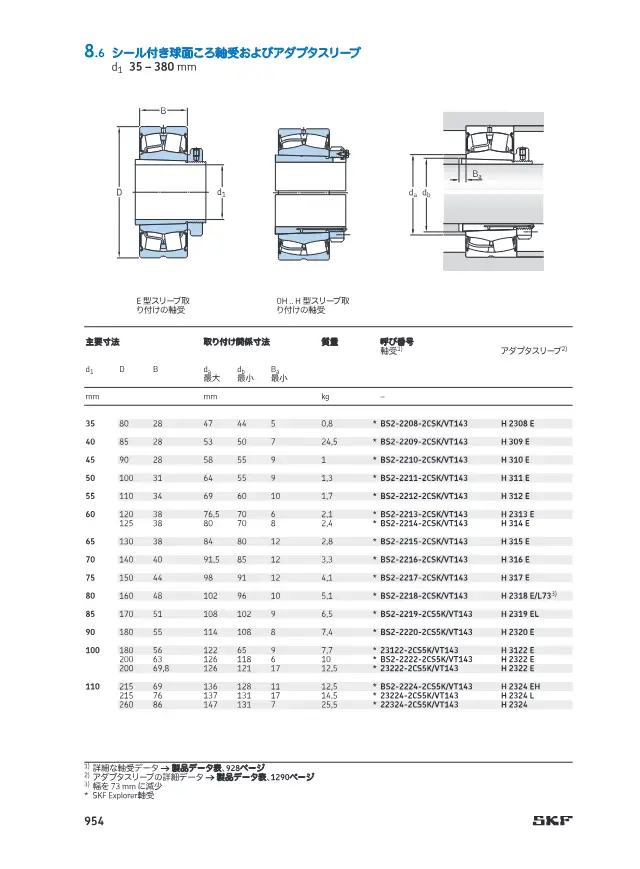

SKF《SKF 球面ころ軸受 (製品データ表 8章抜粋)》第77页（刊载带密封圈的球面滚子轴承及退卸套）
出处: SKF「SKF 球面ころ軸受 (製品データ表 8章抜粋)」第77页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

规格

内径d 35〜380 mm
外径D 80〜650 mm
宽度B 28〜200 mm

调心滚子轴承的选型要点

选型时需要确认的要点及本产品（带密封圈的球面滚子轴承及退卸套）的数值。

  1. 1. 按轴径和安装空间确定尺寸

    本产品: 内径d 35〜380 mm

    内径d由轴径决定，外径D和宽度B由壳体侧的安装空间决定。所列产品内径为35～380mm，外径为80～650mm，宽度为28～200mm。即使内径相同，因系列不同外径和宽度也会变化，因此需同时核对三个尺寸。

  2. 2. 按尺寸系列选择负载能力和体积

    尺寸系列编号（222、223、230等）表示宽度与外径的比例。一般来说，像223这样外径和宽度较大的系列负载能力更高，而像230这样的窄宽系列更适合节省空间。应根据载荷条件与安装空间进行权衡选择。

  3. 3. 通过基本动额定载荷校核所需寿命

    基本动额定载荷Cr是寿命计算的基准值，对于滚子轴承，寿命与载荷比的10/3次方成正比。根据当量载荷和转速计算额定寿命，并确认是否满足要求寿命。相比标准产品为1.15倍的高负载设计品，是在相同尺寸下延长寿命时的候选产品。

  4. 4. 静止或低速重载时按静额定载荷评估

    对于连铸辊、重物输送设备等低速、摆动且承受较大载荷或冲击的用途，应根据基本静额定载荷C0r进行静态安全系数评估。为防止滚道面产生永久变形（压痕），需确认最大载荷与C0r的比值。

  5. 5. 根据安装方式选择孔型

    圆柱孔通过过盈配合与轴连接；锥孔可借助套筒或拆卸套筒固定在无台阶的轴上。锥孔型式中，压入量会减小内部游隙，因此还需确认适配套筒的型号和组合尺寸。

  6. 6. 根据温度条件选择合适的内部游隙

    运行中内圈温度高于外圈或过盈量较大时，游隙会减小。应根据配合公差、温差和锥孔压入量判断普通游隙CN是否足够，还是需要选用较大的C3等游隙。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解调心滚子轴承及查看产品列表

产品说明

列出轴承主要尺寸、安装相关尺寸（da、db、Ba）、质量、轴承编号以及E型、OH型、H型退卸套的组合。轴承内径d1范围为35～380mm，外径D和宽度B随尺寸而异。

特点

  • SKF Explorer轴承
  • 带密封圈（2CS5K/VT143）
  • 支持退卸套安装（E型、OH型、H型）

常见问题

Q. 带密封圈球面滚子轴承及退卸套的内径范围是多少？可组合的退卸套类型有哪些？
A. 内径d1范围为35～380 mm。可配套安装的退卸套为E型、OH型和H型。
Q. SKF Explorer球面滚子轴承（带密封圈、退卸套安装）的外径D和宽度B范围是多少？
A. 外径D为80～650 mm，宽度B为28～200 mm。外径和宽度随尺寸而异。
Q. 带密封圈球面滚子轴承的密封圈类型是什么？安装退卸套时的相关尺寸有哪些？
A. 密封圈型号为2CS5K/VT143。安装相关尺寸列出了da、db和Ba。

由 AI 根据来源资料中的内容编写。
