SKF 后缀代号 QCL7C 圆锥滚子轴承

QCL7C / SKF (官方网站) / 刊载于资料第5页

专为差速器小齿轮设计的圆锥滚子轴承，具备高回转精度和高预紧承载能力。

刊载信息确认日期: (根据来源资料确认内容的日期)

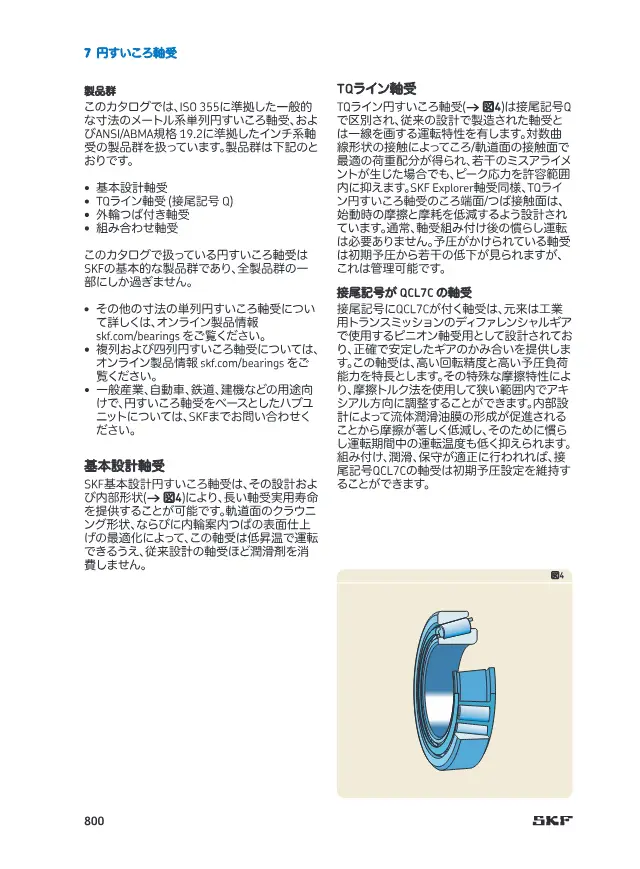

SKF《円すいころ軸受 (SKF 製品カタログ 第7章)》第5页（刊载SKF 后缀代号 QCL7C 圆锥滚子轴承）
出处: SKF「円すいころ軸受 (SKF 製品カタログ 第7章)」第5页
引用资料相关页面的缩小图像，著作权归SKF所有。申请停止刊载

圆锥滚子轴承的选型要点

选型时需要确认的要点及本产品（SKF 后缀代号 QCL7C 圆锥滚子轴承）的数值。

  1. 1. 与轴及壳体匹配的尺寸系列

    内径d与轴径相匹配,外径D与壳体孔径相匹配。圆锥滚子轴承分为公制系列和英制系列,即使尺寸相近也不可互换。更换既有机械时,请先确认编号所属系列,并将内圈宽度B、外圈宽度C与安装部位的台阶尺寸进行核对。

  2. 2. 通过组装宽度T和公差管理预紧

    宽度T是内圈与外圈组合后的总宽度,决定轴向安装尺寸以及预紧、游隙的调整量。组装宽度公差等级不同,调整工作量也不同,因此成对使用时应确认T及其公差等级。

  3. 3. 用动额定载荷估算寿命

    基本动额定载荷Cr是寿命计算的基准。根据径向载荷和轴向载荷,利用系数e和载荷系数Y1求出动当量载荷,再由其与Cr之比计算额定寿命。本目录中Cr范围从9.5kN到数万kN,且随列数差异很大。

  4. 4. 用静额定载荷校核冲击和低速工况

    在静止、极低速或承受冲击载荷的用途中,通过基本静额定载荷C0r与静当量载荷(由Y0计算)之比,确认对永久变形的余量。在轧机等重载场合,应选用双列或四列型号以保证承载能力。

  5. 5. 根据作用点位置确定轴的支点

    圆锥滚子轴承的载荷作用点位于距端面一定距离处,背对背或面对面组合时支点间距不同。计算轴的挠度和反力时应使用作用点位置a,并据此确定配置方向。

  6. 6. 回转速度与润滑方式匹配

    极限回转速度通常油润滑高于脂润滑。请确认实际使用转速是否在各润滑方式对应的数值范围内。在需要节能的差速器等场合,可考虑标注摩擦力矩降低率的低扭矩型号。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解圆锥滚子轴承及查看产品列表

产品说明

面向工业用变速器小齿轮轴承应用。采用摩擦力矩法可在较小范围内进行轴向调整，并通过形成流体润滑油膜来抑制摩擦和温升。

特点

  • 高回转精度
  • 高预紧承载能力
  • 采用摩擦力矩法调整

用途

  • 工业用变速器
  • 差速器

常见问题

Q. SKF QCL7C 圆锥滚子轴承适用于哪些应用场合？
A. 这是一款专为差速器小齿轮设计的圆锥滚子轴承，适用于工业用变速器的小齿轮轴承应用。
Q. SKF QCL7C 圆锥滚子轴承的回转精度和预紧承载能力如何？
A. 其特点是具有高回转精度和高预紧承载能力。
Q. SKF QCL7C 圆锥滚子轴承的轴向调整如何进行？
A. 可采用摩擦力矩法在较小范围内进行轴向调整。据称，形成流体润滑油膜可抑制摩擦和温升。
