Posi-Lock PSL-D Mittlere Last

Typenbezeichnung PSL-D / ポジロック PSL-D / Miki Pulley (Offizielle Website) / Auf Seite 3 des Dokuments

Taper-Spannelement für mittlere Lasten. Passende Wellendurchmesser φ6 bis 50 mm, maximal zulässiges Drehmoment 1760 N·m.

Zuletzt geprüft: (Datum, an dem der Inhalt mit dem Quelldokument abgeglichen wurde)

Posi-Lock PSL-D Mittlere Last auf Seite 3 von „POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様“ (Miki Pulley)
Quelle: Miki Pulley「POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様」Seite 3

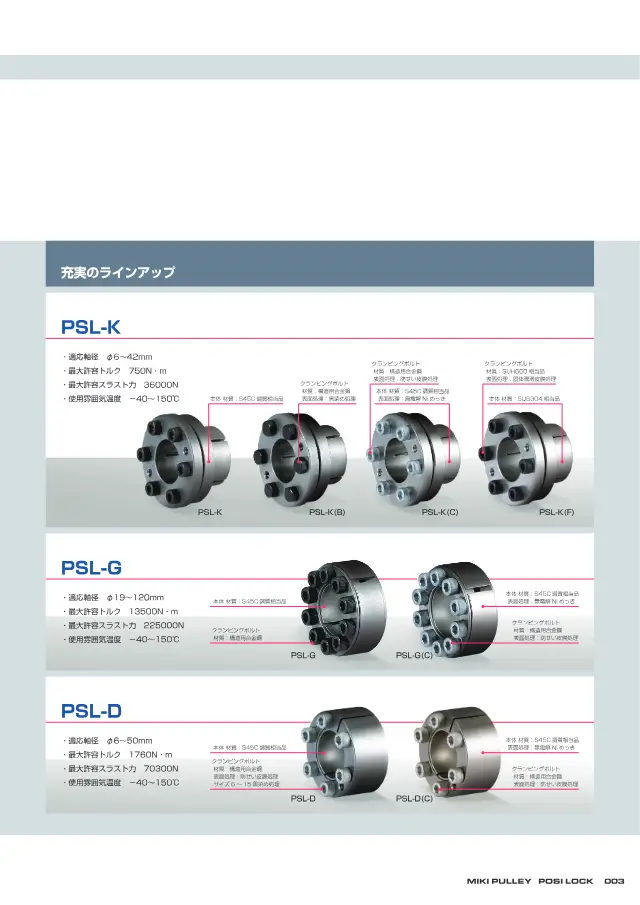

Verkleinerte Abbildung der betreffenden Seite aus dem Dokument. Das Urheberrecht liegt bei Miki Pulley.Entfernung beantragen

Spezifikationen

Anwendbarer Wellendurchmesser φ6～50 mm
Maximal zulässiges Drehmoment 1760 N・m
Maximal zulässige Axialkraft 70300 N
Umgebungstemperatur im Einsatz -40～150 ℃

ポジロック PSL-D – Modellvergleich

Vergleichen Sie 3 Modelle derselben Serie anhand ihrer Spezifikationen.

Typenbezeichnung Maximal zulässiges Drehmoment Anwendbarer Wellendurchmesser Maximal zulässige Axialkraft Umgebungstemperatur im Einsatz
ポジロック PSL-D — — — —
PSL-D Dieses Produkt 1760 N・m φ6～50 mm 70300 N -40～150 ℃
PSL-D(C) 1760 N・m φ6～50 mm 70300 N -40～150 ℃

Wellenkupplungen richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (PSL-D).

  1. 1. Nenndrehmoment mit Reserve auswählen

    Die Baugröße wird so gewählt, dass das im Dauerbetrieb übertragene Lastdrehmoment unter dem Nenn-Drehmoment der Kupplung liegt. Das Motornenndrehmoment wird mit einem Faktor multipliziert, der Anlauf- und Stophäufigkeit sowie Laständerungen berücksichtigt, und damit verglichen. Das Nenn-Drehmoment der aufgeführten Produkte liegt bei 0,5 bis 150 N·m.

  2. 2. Spitzenmoment beim Anlauf mit dem maximal zulässigen Drehmoment prüfen

    Dieses Produkt: Maximal zulässiges Drehmoment 1760 N・m

    Bei schnellem Beschleunigen und Verzögern von Servomotoren, beim Anlauf und bei Not-Halt treten kurzzeitig hohe Drehmomente auf. Es ist zu prüfen, dass diese Spitzenwerte das maximal zulässige Drehmoment nicht überschreiten. Bei Kegelspannelementen dient dieser Wert als Richtwert für das durch die Verspannung übertragbare Drehmoment.

  3. 3. Wellendurchmesser und nachträglich bearbeitbare Bohrung abgleichen

    Es ist zu prüfen, ob die Durchmesser der antreibenden und angetriebenen Welle im zulässigen Wellendurchmesserbereich liegen. Bei Ausführungen mit Vorbohrung, die nachbearbeitet werden, ist sicherzustellen, dass der Durchmesser innerhalb des maximalen Bohrungsdurchmessers d liegt. Bei unterschiedlichen Wellendurchmessern muss die jeweilige Nabe eine passende Bohrung aufweisen.

  4. 4. Höchstdrehzahl nicht überschreiten

    Es ist zu prüfen, dass die im Betrieb auftretende maximale Drehzahl unter der zulässigen Höchstdrehzahl der Kupplung liegt. Mit größerem Außendurchmesser wirkt die Fliehkraft stärker, weshalb die zulässige Drehzahl tendenziell niedriger ist. Bei den aufgeführten Produkten liegt sie bei 3600 bis 18000 min-1.

  5. 5. Zulässige Montageversätze prüfen

    Der aus der Montagegenauigkeit zu erwartende Parallelversatz der beiden Wellen muss innerhalb des maximal zulässigen Versatzes (aufgeführte Produkte 0,1 bis 0,4 mm) liegen. Der Winkelversatz wird mit dem maximal zulässigen Winkelversatz (aufgeführte Produkte 0,5 bis 1°) verglichen. Werden die zulässigen Werte überschritten, kommt es zu vorzeitigem Verschleiß des Dämpfungselements und zu erhöhter Lagerbelastung.

  6. 6. Nabenwerkstoff und Trägheit für das Ansprechverhalten wählen

    Naben aus Aluminiumlegierung sind leicht und trägheitsarm und beeinträchtigen das Ansprechverhalten von Servo- und Schrittmotoren kaum. Naben aus Gusseisen haben eine größere Trägheit und ermöglichen eine stabilere Drehung, vernickelte Ausführungen bieten Korrosionsschutz. Bei Umgebungen, in denen Korrosionsschutz erforderlich ist, ist außerdem das Vorhandensein einer Oberflächenbehandlung zu prüfen.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Wellenkupplungen im Überblick und alle Produkte

Beschreibung

Spannung über Keilwirkung durch die Kegelflächen von Außenring und Innenring, konstruiert für mittlere Lasten.

Merkmale

  • Geeignet für mittlere Lasten
  • Keine Passfedernut erforderlich

Anwendungen

  • Verbindung von Welle und Nabe
  • Kraftübertragungsteile mit mittlerer Last

Häufige Fragen

Q. Für welche Wellendurchmesser kann der Posi-Lock PSL-D Mittlere Last (Typ PSL-D) verwendet werden?
A. Die passenden Wellendurchmesser betragen φ6 bis 50 mm.
Q. Wie groß sind das maximal zulässige Drehmoment und die maximal zulässige Axialkraft des PSL-D Mittlere Last?
A. Das maximal zulässige Drehmoment beträgt 1760 N·m, die maximal zulässige Axialkraft 70300 N.
Q. Für welche Anwendungen und Umgebungsbedingungen eignet sich der PSL-D Mittlere Last?
A. Er wird für die Verbindung von Welle und Nabe sowie für Kraftübertragungsteile mit mittlerer Last eingesetzt. Die Umgebungstemperatur beträgt -40 bis 150 °C.
Q. Muss beim PSL-D Mittlere Last eine Passfedernut gefertigt werden?
A. Nein, eine Passfedernut ist nicht erforderlich. Die Spannung erfolgt über Keilwirkung durch die Kegelflächen von Außenring und Innenring.

Von AI auf Grundlage der Quelldokumente erstellt.
