GB3-Klasse Induktions-Getriebemotor

Spezifikationen

Induktions-Getriebemotor richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (GB3-Klasse Induktions-Getriebemotor).

1. 1. Motorleistung anhand der benötigten Leistung bestimmen

   Dieses Produkt: Motorkapazität 0,2 kW · 0,4 kW

   Aus Lastmoment und benötigter Drehzahl wird die erforderliche Antriebsleistung ermittelt und mit ausreichender Reserve eine Nennleistung gewählt. Bei den aufgeführten Produkten liegt der Bereich bei 0,1 bis 2,2 kW. Eine zu geringe Leistung führt zu Überhitzung und Anlaufproblemen, eine zu große Leistung zu schlechterem Wirkungsgrad und einer größeren Anlage.

2. 2. Abtriebsdrehzahl über das Untersetzungsverhältnis anpassen

   Die Abtriebsdrehzahl ergibt sich aus der Motordrehzahl geteilt durch das Untersetzungsverhältnis und hängt zusätzlich von der Netzfrequenz (50 Hz/60 Hz) und der Polzahl ab. Das Untersetzungsverhältnis wird so gewählt, dass es der benötigten Drehzahl der Anlage entspricht; die Drehzahl bei der Netzfrequenz des Einsatzlandes ist zu prüfen.

3. 3. Zulässiges Abtriebsdrehmoment nicht überschreiten

   Mit größerem Untersetzungsverhältnis steigt das Abtriebsdrehmoment, doch Zahnräder und Lager des Getriebes haben zulässige Grenzwerte. Das Lastmoment ist mit Faktoren für Anlauf und Stöße anzusetzen, und es ist eine Kombination aus Baugröße und Untersetzungsverhältnis zu wählen, die innerhalb des zulässigen Abtriebsdrehmoments bleibt.

4. 4. Netzanschluss und Normen am Bestimmungsort prüfen

   Dieses Produkt: Anwendbare Norm CCC

   Es ist zu prüfen, ob Phasenzahl (einphasig oder dreiphasig), Spannung und Frequenz mit dem Netz am Aufstellort übereinstimmen. Bei exportierten Anlagen können Normen wie UL, CE oder CCC sowie Anforderungen an die Energieeffizienz, etwa die GB-Stufe 3 in China, erforderlich sein.

5. 5. Baugröße sowie Befestigung und Wellenanordnung abstimmen

   Die Baugröße gibt die Getriebegröße an und beeinflusst Befestigungsmaße und Abtriebswellendurchmesser. Zusammen mit Fuß- oder Flanschbefestigung sowie Parallel-, Rechtwinkel- oder Hohlwellenanordnung ist zu prüfen, ob bei einem Austausch bestehender Anlagen die Befestigungsmaße identisch sind.

6. 6. Masse und Nutzen der leichteren Ausführungen

   Die Masse der aufgeführten Produkte liegt bei 33 bis 42,7 kg. Bei Ausführungen mit Aluminium-Getriebegehäuse wird eine Gewichtsreduzierung von 29 bis 37 % gegenüber herkömmlichen Produkten angegeben. Sie sind eine Option, wenn die Montage erleichtert oder der Rahmen der Anlage vereinfacht werden soll.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Induktions-Getriebemotor im Überblick und alle Produkte

Beschreibung

Hocheffizienzmotor der GB3-Klasse gemäß der chinesischen Effizienzvorschrift. Die Versorgungsspannung ist in zwei Ausführungen erhältlich: N (200-V-Reihe) und D (220 V und 380 V-Reihe). Konform mit der CCC-Norm.

Häufige Fragen

Q. Zwischen welchen Motorleistungen und Versorgungsspannungen kann ich bei den GB3-Klasse-Induktions-Getriebemotoren der Serien G3L / H2F wählen?

A. Die Motorleistung kann zwischen 0,2 kW und 0,4 kW gewählt werden. Verfügbar sind 200 V/50 Hz, 200 V/60 Hz und 220 V/60 Hz. Die Versorgungsspannung ist in zwei Ausführungen erhältlich: N (200-V-Reihe) und D (220 V und 380 V-Reihe).

Q. Welchen Normen oder Vorschriften entsprechen die GB3-Klasse-Induktions-Getriebemotoren?

A. Die Motoren entsprechen der GB3-Klasse, der chinesischen Hocheffizienzvorschrift. Die Zulassung erfolgt nach CCC.

Q. Für welche Anwendungen eignen sich GB3-Klasse-Induktions-Getriebemotoren?

A. Sie eignen sich als Asynchron-Getriebemotoren für Maschinen, die für den chinesischen Markt bestimmt sind.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

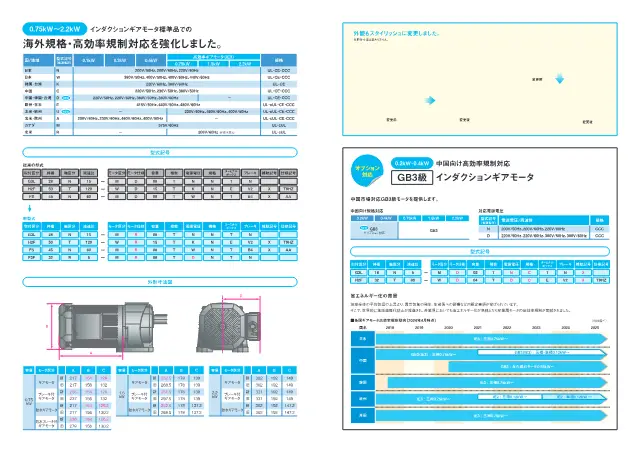

• Katalog インダクションギアモータ グローバル対応強化 Seite 2 öffnen
