Tipo flessibile, albero (albero pieno e albero tubolare)

Specifiche

Come scegliere Perni e alberi

Aspetti da verificare nella scelta, con i valori di questo prodotto (Tipo flessibile, albero (albero pieno e albero tubolare)).

1. 1. Scegliere il diametro in base al foro di accoppiamento

   Il diametro esterno si sceglie in base al diametro del foro del componente accoppiato o al diametro interno del cuscinetto. Tra i prodotti in catalogo vi sono diametri ultra-sottili da 0,1 mm fino a circa 10 mm; i diametri ridotti tendono a piegarsi, quindi occorre verificare anche l'equilibrio tra carico e lunghezza. Il diametro nominale e l'intervallo ammesso del valore effettivo vanno esaminati insieme alla tolleranza di diametro.

2. 2. Selezionare la tolleranza di diametro per l'accoppiamento

   I simboli di tolleranza come h7, g6 o m6 determinano in quale intervallo rientra il diametro esterno rispetto alla dimensione nominale. Per il fissaggio mediante pressatura si preferisce un accoppiamento con interferenza come m6; per scorrimento o rotazione si preferisce un accoppiamento con gioco come g6 o h7, da combinare con la tolleranza del foro accoppiato.

3. 3. Lunghezza totale richiesta e disponibilità di versioni lunghe

   La lunghezza totale si determina in base alla profondità del foro di montaggio o alla luce di supporto. Tra i prodotti in catalogo le lunghezze vanno da 2 mm a 150 mm; le versioni lunghe possono appartenere a una serie separata. Maggiore è la lunghezza, più facilmente si manifestano flessione e influenza della rettilineità, quindi si valuta di aumentare il diametro o di aggiungere punti di appoggio.

4. 4. Scegliere un materiale adatto all'ambiente d'uso

   Gli acciai inossidabili come SUS304 e SUS303 resistono alla corrosione e sono adatti ad ambienti umidi o soggetti a lavaggio. Il SUS303 è un acciaio con lavorabilità all'asportazione migliorata. Nelle applicazioni in cui usura o carichi elevati sono critici, si scelgono acciai temprabili o versioni con durezza superiore.

5. 5. Verificare durezza e trattamento superficiale nelle zone di scorrimento

   Nei punti in cui l'albero striscia contro cuscinetti o tenute, la durezza superficiale incide sulla durata per usura. Esistono versioni con cromatura dura o con superficie indurita per tempra; le bussole di riparazione per sedi di tenute a labbro includono anche versioni con cromatura dura ad alta durezza. Occorre inoltre verificare se lo spessore della cromatura è incluso nelle dimensioni indicate.

6. 6. Verificare che la forma dell'estremità faciliti l'inserimento

   Le estremità smussate o con raggio facilitano l'inserimento nel foro e prevengono graffi al foro accoppiato. I perni paralleli sono talvolta suddivisi in tipo A e tipo B in base alla forma dell'estremità; la scelta va fatta in funzione del metodo di montaggio e della presenza di pressatura.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Perni e alberi e tutti i prodotti

Descrizione

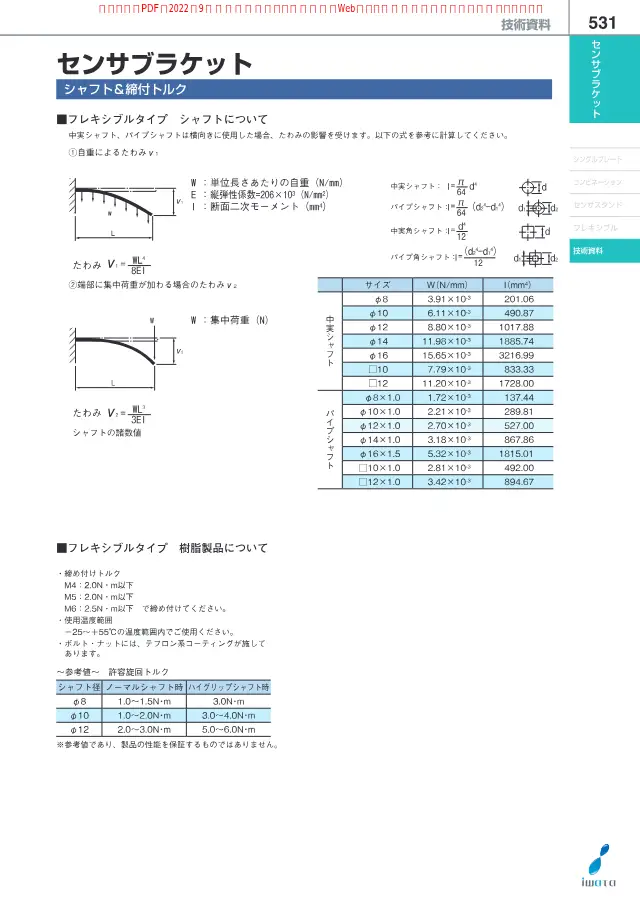

Documento per il calcolo della deflessione di alberi pieni e alberi tubolari utilizzati in orientamento orizzontale. Per ciascuna forma, circolare o quadrata, piena o tubolare, riporta il peso proprio per unità di lunghezza e il momento d'inerzia di sezione, e presenta le formule per la deflessione dovuta al peso proprio e alla forza concentrata applicata all'estremità. Sono inoltre indicati la coppia di rotazione ammissibile, la coppia di serraggio e l'intervallo di temperatura di esercizio.

Domande frequenti

Q. Come si calcola la deflessione del tipo flessibile, albero, in uso orizzontale?

A. Il documento fornisce le formule per calcolare la deflessione di alberi pieni e alberi tubolari utilizzati in orizzontale. Sono riportate le formule per la deflessione dovuta al peso proprio e per la deflessione dovuta alla forza concentrata all'estremità.

Q. Quali sono il peso proprio per unità di lunghezza e il momento d'inerzia di sezione degli alberi pieni e tubolari del tipo flessibile, albero?

A. L'albero pieno φ8 ha un peso proprio di 3.91×10-3 N/mm per unità di lunghezza e un momento d'inerzia di sezione di 201.06 mm4. L'albero tubolare φ8×1.0 ha un peso proprio di 1.72×10-3 N/mm per unità di lunghezza e un momento d'inerzia di sezione di 137.44 mm4. Sono riportati i valori per ciascuna forma, circolare o quadrata, piena o tubolare.

Q. Quali sono la coppia di rotazione ammissibile e la coppia di serraggio del tipo flessibile, albero?

A. La coppia di rotazione ammissibile è di 1.0-1.5 N·m per φ8 con albero normale e di 3.0 N·m con albero ad alta presa. Per φ10 è di 1.0-2.0 N·m con albero normale e di 3.0-4.0 N·m con albero ad alta presa. La coppia di serraggio è di 2.0 N·m o meno per M4 e M5, e di 2.5 N·m o meno per M6.

Q. Qual è l'intervallo di temperatura di esercizio e il modulo di elasticità longitudinale del tipo flessibile, albero?

A. L'intervallo di temperatura di esercizio è da -25 a +55 ℃. Il modulo di elasticità longitudinale è 206×10³ N/mm2.

Redatto dall'AI sulla base del contenuto dei documenti di origine.

Documenti di origine

• Catalogo センサブラケット 技術資料 シャフト&締付トルク 1 pagine Apri pagina 1
