모터용 신세라믹 볼베어링(EXSEV)

사양

구름 베어링 선택 가이드

선정 시 확인해야 할 포인트와 이 제품(모터용 신세라믹 볼베어링(EXSEV))의 값입니다.

1. 1. 軸径とハウジングに合う主要寸法

   内径dは軸径、外径Dと幅Bはハウジングの穴径や取付スペースで決まります。主要寸法はJIS/ISOで系列化されているため、互換品に置き換えやすくなっています。円すいころ軸受では組立幅Tや外輪幅C、スラスト軸受では高さHも確認します。

2. 2. 必要寿命から動定格荷重を確認

   基本動定格荷重Crは、回転中の疲れ寿命を計算する基準になる値です。実際にかかる荷重と回転数から定格寿命を計算し、必要な寿命を満たすか確かめます。ころ軸受は同じ寸法の玉軸受よりCrが大きく、重荷重向きです。

3. 3. 静止・衝撃荷重は静定格で見る

   低速回転や揺動、停止中に衝撃荷重を受ける用途では、転動面に永久変形(圧痕)が残るおそれがあります。そのため、基本静定格荷重C0rと最大荷重の比で安全率を確認します。

4. 4. 回転数と潤滑方式の組合せ

   限界回転数は、グリース潤滑と油潤滑で値が異なります。使用回転数に余裕があるか、採用する潤滑方式の値で確認します。高速になるほど、保持器の材質や案内方式、精度等級も回転性能に影響します。

5. 5. 荷重方向と軸の傾きへの対応

   アキシアル荷重(軸方向の荷重)も受ける場合は、アンギュラ玉軸受や円すいころ軸受の接触角を確認します。接触角が大きいほど、アキシアル荷重を受ける能力が高くなります。軸のたわみや取付誤差がある場合は、自動調心形の許容調心角を確認します。

6. 6. 高温・真空・腐食環境の材料

   高温や真空、薬液のかかる環境では、一般的な鋼とグリースの組合せでは使えないことがあります。そのため、使用温度範囲と雰囲気圧力を確認したうえで、転動体材料や保持器材質を選びます。選択肢には、セラミックス、ステンレス鋼、固体潤滑、ふっ素グリースなどがあります。

이 해설은 게재 제품의 자료와 사양 항목을 바탕으로 AI가 작성했습니다.

구름 베어링 소개 및 전체 제품 보기

제품 설명

전동체에 신세라믹스 재료를 사용한 볼베어링. 기존 세라믹스(질화규소)와 동등한 절연성과 강도를 지니며, 베어링강보다 선팽창계수가 베어링강에 가까워 온도 변화에 따른 내부 틈새의 변화가 작다. 3600시간의 고온 시험 후에도 음향값의 큰 열화는 없으며, 계산 수명의 3배 이상인 구름 피로 수명 평가 결과가 제시되어 있다.

자주 묻는 질문

Q. 모터용 신세라믹 볼베어링(EXSEV)은 전식 대책으로 사용할 수 있습니까?

A. 전동체에 신세라믹스 재료를 사용한 절연성 볼베어링입니다. 전식 대책에 효과적인 절연성이 특징입니다.

Q. EXSEV 시리즈의 선팽창계수는 베어링강과 비교하면 어떻습니까?

A. 선팽창계수가 베어링강에 가까워 온도 변화에 따른 내부 틈새의 변화가 작습니다. 선팽창계수는 10.5×10-6 1/℃입니다.

Q. EXSEV 시리즈의 강도와 재질 특성을 알려주십시오.

A. 기존 세라믹스(질화규소)와 동등한 절연성과 강도를 지닙니다. 밀도는 6 g/cm3, 비커스 경도는 1280 HV, 종탄성계수는 210 GPa, 포아송비는 0.31, 3점 굽힘 강도는 1200 MPa, 파괴인성은 5～6 MPa·m1/2, 도전성은 절연체입니다.

Q. EXSEV 시리즈는 고온에서 장시간 사용해도 성능이 유지됩니까?

A. 3600시간의 고온 시험 후에도 음향값의 큰 열화는 없습니다. 또한 계산 수명의 3배 이상인 구름 피로 수명 평가 결과가 제시되어 있습니다.

Q. 모터용 신세라믹 볼베어링(EXSEV)은 어떤 용도에 적합합니까?

A. 인버터 모터와 팬 모터 용도에 사용됩니다.

출처 자료에 기재된 내용을 바탕으로 AI가 작성했습니다.

출처 자료

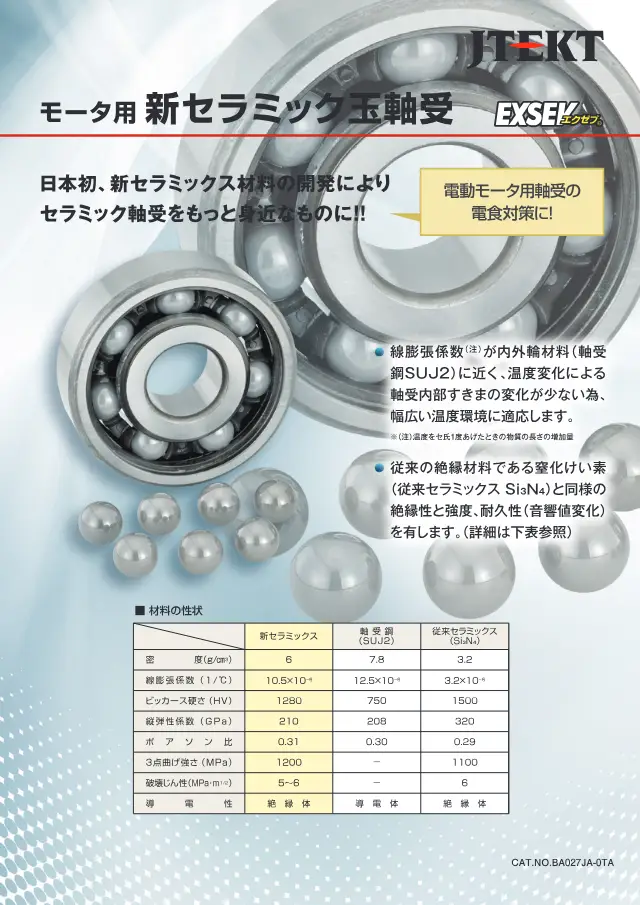

• 카탈로그 モータ用 新セラミック玉軸受 1페이지 열기
  게재처: https://koyo.jtekt.co.jp/products/type/deep-groove-ball-bearing/
