推力自动调心滚子轴承

293・294・292系列 / JTEKT株式会社 (官方网站) / 刊载于资料第220页

轴向载荷大，可同时承受一定径向载荷的推力自动调心滚子轴承。内径100～1060mm。通常采用油润滑。

刊载信息确认日期: (根据来源资料确认内容的日期)

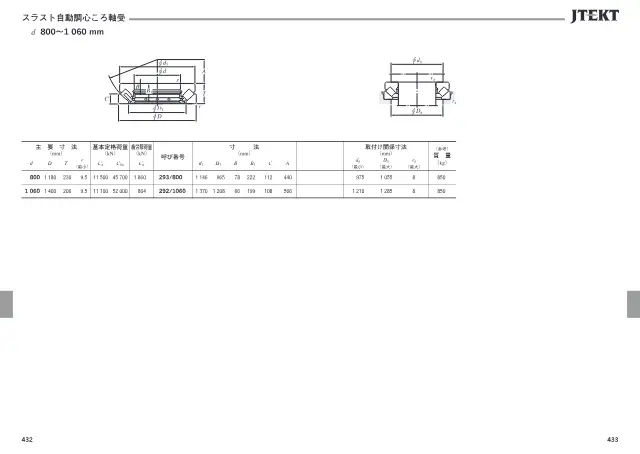

JTEKT株式会社《JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）》第220页（刊载推力自动调心滚子轴承）
出处: JTEKT株式会社「JTEKT 大形転がり軸受カタログ（技術解説・軸受寸法表）」第220页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

内径d 100～1060 mm
外径D 170～1400 mm
允许调心角 0.035～0.052 rad

推力调心滚子轴承的选型要点

选型时需要确认的要点及本产品（推力自动调心滚子轴承）的数值。

  1. 1. 按轴径选择内径

    本产品: 内径d 100～1060 mm

    内径d为轴圈的内径,应根据安装轴的直径确定。所列产品内径范围为60至1600mm,即使内径相同,292、293、294系列的外径、高度和负载能力也不同,因此需同时核对内径与系列。

  2. 2. 用外径和高度确认安装空间

    本产品: 外径D 170～1400 mm

    外径D决定座孔内径,高度H决定轴向装配空间。较重的系列外径和高度更大,负载能力也更高,因此应同时对照座体设计的约束与所需的承载能力来核对尺寸。

  3. 3. 用动额定载荷核算寿命

    基本动额定载荷Ca是旋转状态下轴向载荷寿命计算的基准值。同时承受径向载荷时,应换算为当量载荷进行评估。部分产品规定径向载荷需在轴向载荷的55%以下使用,因此也应确认载荷比。

  4. 4. 静止和冲击载荷按静额定载荷判断

    基本静额定载荷C0a是静止、极低速或受冲击载荷时允许轴向载荷的参考值。在启动冲击或停机时承受大载荷的应用中,除动额定载荷外,还应确认相对于静额定载荷的安全系数。

  5. 5. 用两个基准判断转速

    参考转速是根据发热情况给出的参考值,极限转速是机械结构允许的上限。使用转速超过参考转速时,需要考虑包括润滑方式和冷却在内的发热问题。该型式通常采用油润滑。

  6. 6. 核对许用调心角与轴的倾斜

    本产品: 允许调心角 0.035～0.052 rad

    许用调心角是可吸收的轴倾斜量,所列产品为0.035至0.052rad。应确认轴的挠曲和座体安装误差是否在此范围内。超出范围会导致载荷偏载,造成早期损坏。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解推力调心滚子轴承及查看产品列表

产品说明

内径100～1060mm的推力自动调心滚子轴承。球面状座圈赋予其调心性能。不适用于高速旋转。按型号列出主要尺寸、额定载荷及安装尺寸。

特点

  • 轴向承载能力大
  • 具有调心性能
  • 径向载荷不超过轴向载荷的55%时可同时使用

用途

  • 重载轴向支撑
  • 大型机械的旋转部件

常见问题

Q. 推力自动调心滚子轴承（293、294、292系列）在何种载荷条件下可以使用？
A. 轴向承载能力大，径向载荷不超过轴向载荷的55%时可同时使用。
Q. 推力自动调心滚子轴承（293、294、292系列）的调心性能及高速旋转适用性如何？
A. 球面状座圈赋予其调心性能。本产品不适用于高速旋转。
Q. 推力自动调心滚子轴承（293、294、292系列）的内径、外径及许用调心角范围是多少？
A. 内径d为100～1060mm，外径D为170～1400mm，许用调心角为0.035～0.052rad。
Q. 推力自动调心滚子轴承（293、294、292系列）用于哪些用途及润滑方式？
A. 用于重载轴向支撑及大型机械的旋转部件。通常采用油润滑。
