O形圈（V 真空法兰用）

JIS B 2401 V / JTEKT株式会社 (官方网站) / 刊载于资料第100页

符合JIS B 2401标准的真空法兰用O形圈，内径范围15mm至1055mm。

刊载信息确认日期: (根据来源资料确认内容的日期)

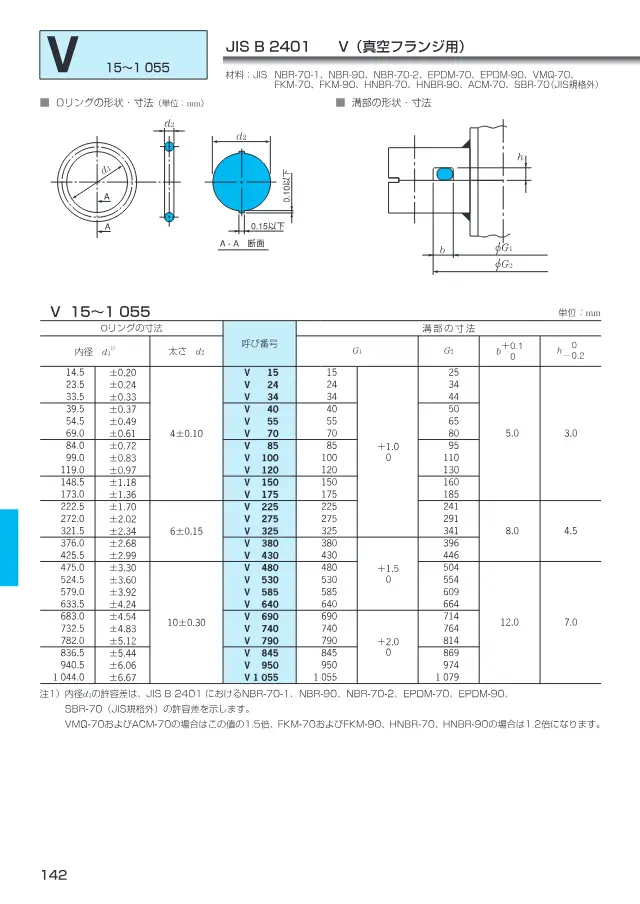

JTEKT株式会社《オイルシール ＆ Oリング》第100页（刊载O形圈（V 真空法兰用））
出处: JTEKT株式会社「オイルシール ＆ Oリング」第100页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

内径d1 15～1055 mm
粗细d2 4, 6, 10 mm

密封件的选型要点

选型时需要确认的要点及本产品（O形圈（V 真空法兰用））的数值。

  1. 1. 选择与配合件及沟槽相符的内径

    本产品: 内径d1 15～1055 mm

    O形圈需要根据安装轴径和沟槽尺寸选择相应内径。按照JIS B 2401等标准的标称编号选型,更便于与沟槽设计保持一致。本页所列产品内径范围为15至1055mm,并提供真空法兰用等按用途划分的系列。

  2. 2. 确认截面线径与压缩量

    本产品: 粗细d2 4, 6, 10 mm

    截面线径与沟槽深度共同决定能否获得合适的压缩量。线径不匹配会导致泄漏、挤出或过早老化。真空法兰用O形圈有4mm、6mm、10mm等系列,选型时需与沟槽尺寸对照。

  3. 3. 选择适合流体与环境的材质

    材质应根据所密封流体的耐受性选择。不同种类橡胶材料的耐油性、耐候性和耐化学品性能差异很大,PTFE等树脂则具有优异的耐化学品性和低摩擦性。真空用途还需考虑放气量较少的特性。请对照流体种类与材质的适配表进行确认。

  4. 4. 确认使用温度范围

    密封材料在高温下会硬化、老化,在低温下会失去弹性,导致密封性能下降。应确认运行时的最高和最低温度是否处于使用温度范围内,若长期处于高温环境,还需参考连续使用温度。同一产品的不同等级,温度范围也可能不同。

  5. 5. 为最高压力留有余量

    工作压力超过最高压力时,密封件可能挤入间隙而损坏。应计入冲击压力(瞬时压力上升)后,确认是否仍在最高压力范围内。本页所列产品中有最高压力1000bar的示例,在高压场合下还应考虑沟槽间隙管理及并用挡圈。

  6. 6. 滑动用途以极限PV值判断

    用于往复或旋转运动的滑动密封件,当压力与速度的乘积PV值超过极限PV值时会急剧磨损。本页所列产品示例中,极限PV值为1.5MPa·m/s,最高滑动速度为0.5m/s。应根据运行条件下的压力和速度进行计算,并确认两者是否都在上限之内。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解密封件及查看产品列表

产品说明

真空法兰用O形圈。内径15～1055mm，线径有4mm、6mm、10mm系列，材料可从多种橡胶材质中选择。

特点

  • 内径15～1055mm可选
  • 线径4mm、6mm、10mm系列
  • 适配多种橡胶材料

用途

  • 真空法兰
  • 真空设备

常见问题

Q. O形圈（V 真空法兰用）的适用内径和线径是多少？
A. 内径d1适用范围为15～1055 mm。线径d2有4 mm、6 mm、10 mm系列。
Q. O形圈（V 真空法兰用）可用于哪些场合？
A. 可用于真空法兰和真空设备。为符合JIS B 2401标准的O形圈。
Q. O形圈（V 真空法兰用）的材料如何选择？
A. 适配多种橡胶材料，可从多种橡胶材质中进行选择。

由 AI 根据来源资料中的内容编写。
