Hochpräzises Planetengetriebe für Servomotoren, Typ APG (Parallelachse)

APGタイプ / Nissei Co., Ltd. (Offizielle Website) / Auf Seite 1 des Dokuments

Kompaktes hochpräzises Parallelachsgetriebe für Servomotoren. 30 Modelle sind für den Versand am nächsten Werktag verfügbar.

Zuletzt geprüft: (Datum, an dem der Inhalt mit dem Quelldokument abgeglichen wurde)

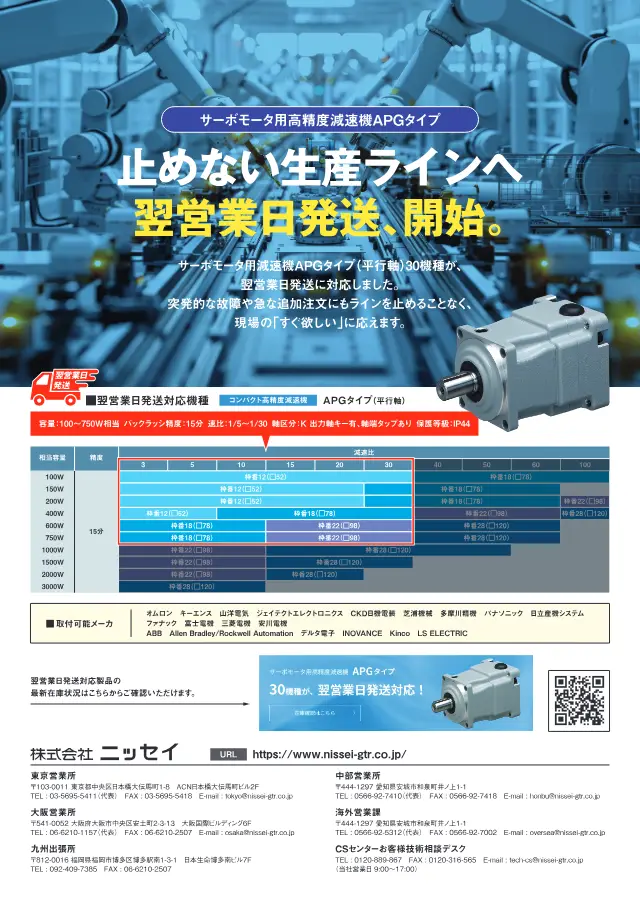

Hochpräzises Planetengetriebe für Servomotoren, Typ APG (Parallelachse) auf Seite 1 von „サーボモータ用高精度減速機APGタイプ 翌営業日発送“ (Nissei Co., Ltd.)
Quelle: Nissei Co., Ltd.「サーボモータ用高精度減速機APGタイプ 翌営業日発送」Seite 1
Verkleinerte Abbildung der betreffenden Seite aus dem Dokument. Das Urheberrecht liegt bei Nissei Co., Ltd..Entfernung beantragen

Spezifikationen

Anwendbare Motorleistung 100～750 W相当
Spiel (Rückflanke) 15 分
Untersetzungsverhältnis 1/5～1/30
Wellenklasse K
Schutzklasse IP44

Untersetzungsgetriebe richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (Hochpräzises Planetengetriebe für Servomotoren, Typ APG (Parallelachse)).

  1. 1. Untersetzungsverhältnis aus benötigter Drehzahl und Drehmoment bestimmen

    Dieses Produkt: Untersetzungsverhältnis 1/5～1/30

    Die Abtriebsdrehzahl ergibt sich aus der Motordrehzahl geteilt durch das Untersetzungsverhältnis, das Abtriebsmoment ist näherungsweise das Untersetzungsverhältnis mal dem Motormoment (abzüglich des Wirkungsgradverlusts). Zuerst werden die erforderliche Drehzahl und das Drehmoment auf Lastseite ermittelt und dann ein Untersetzungsverhältnis gewählt, das beide Anforderungen erfüllt.

  2. 2. Ausreichende Reserve bei der zulässigen Abtriebsmomentbelastung

    Es ist zu prüfen, ob das Nenndrehmoment der Abtriebswelle das Lastmoment übersteigt. Beim Anfahren und Anhalten treten Momente oberhalb des Nennwerts auf, daher ist zusätzlich das zulässige Spitzenmoment bei Anlauf und Stopp (bezogen auf das Nennmoment, z. B. Produkte mit 350 %) zu vergleichen.

  3. 3. Zulässige Motorleistung des Kombinationsmotors prüfen

    Dieses Produkt: Anwendbare Motorleistung 100～750 W相当

    Für jedes Getriebe ist festgelegt, welche Motorleistung angebaut werden darf. Ist die Motorleistung zu groß, kann das Moment nach der Untersetzung den Grenzwert überschreiten. Daher ist die Wahl innerhalb des zulässigen Motorleistungsbereichs zu treffen und die Passung des Anbauflansches zu kontrollieren.

  4. 4. Verdrehspiel entsprechend der Positioniergenauigkeit wählen

    Dieses Produkt: Spiel (Rückflanke) 15 分

    Das Verdrehspiel ist das Spiel in Drehrichtung der Abtriebswelle und wird in Winkelminuten (1/60 Grad) angegeben. Bei Positionier- und Hin- und Herbewegungen ist ein kleinerer Wert vorteilhaft. Es sind Produkte mit 1 oder 3 Winkelminuten sowie spielfreie Ausführungen mit Traction-Drive-Prinzip erhältlich.

  5. 5. Wellenbauform passend zum Anlagenlayout auswählen

    Dieses Produkt: Wellenklasse K

    Je nachdem, ob koaxial, parallel oder rechtwinklig gewählt wird, ändert sich die Anordnung im Gerät. Rechtwinklige Wellen verringern die Einbautiefe durch rechtwinklige Montage, und Hohlwellen ermöglichen das direkte Aufstecken der Gegenwelle. Zusätzlich ist zu prüfen, ob eine Fußmontage oder eine Flanschmontage erforderlich ist.

  6. 6. Eingangsdrehzahl und Außenmaße als Einschränkungen beachten

    Bei Hochgeschwindigkeitsbetrieb ist zu prüfen, dass die maximal zulässige kurzzeitige Eingangsdrehzahl (z. B. 7000 U/min) nicht überschritten wird. Außerdem sind in der Konstruktionsphase der Außendurchmesser im verfügbaren Bauraum und die Möglichkeit eines Austauschs gegen bestehende Produkte mit identischen Abmessungen zu prüfen.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Untersetzungsgetriebe im Überblick und alle Produkte

Beschreibung

Getriebe für Servomotoren mit einer Leistung von etwa 100 bis 750 W. Spiel 15 Winkelminuten, Übersetzungsverhältnis 1/5 bis 1/30, Wellenklasse K, Abtriebswelle mit Passfeder und Gewindebohrung am Wellenende, Schutzart IP44. Montage an Servomotoren der wichtigsten inländischen und ausländischen Hersteller möglich.

Merkmale

  • Versand am nächsten Werktag (30 Modelle)
  • Montage an gängigen inländischen und ausländischen Servomotoren möglich
  • Abtriebswelle mit Passfeder und Gewindebohrung am Wellenende
  • Schutzart IP44

Anwendungen

  • FA-Geräte
  • Industrieroboter
  • Werkzeugmaschinen

Häufige Fragen

Q. Für welche Leistungsklassen von Servomotoren ist das hochpräzise Getriebe Servomotoren, Typ APG (Parallelachse), geeignet?
A. Es ist für Servomotoren mit einer Leistung von etwa 100 bis 750 W geeignet.
Q. Welche Übersetzungsverhältnisse und welches Spiel hat der APG-Typ (Parallelachse)?
A. Das Übersetzungsverhältnis beträgt 1/5 bis 1/30, das Spiel 15 Winkelminuten.
Q. Kann der APG-Typ (Parallelachse) an inländische und ausländische Servomotoren montiert werden?
A. Ja, die Montage an Servomotoren der wichtigsten inländischen und ausländischen Hersteller ist möglich.
Q. Welche Form hat die Abtriebswelle des APG-Typs (Parallelachse) und wie hoch ist die Schutzart?
A. Die Wellenklasse ist K, die Abtriebswelle hat eine Passfeder und eine Gewindebohrung am Wellenende. Die Schutzart ist IP44.
Q. Für welche Anwendungen eignet sich der APG-Typ (Parallelachse)?
A. Er wird in FA-Geräten, Industrierobotern und Werkzeugmaschinen eingesetzt.
