Untersetzungsgetriebe richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (UXiMO Getriebekopf-Typ).

1. 1. Untersetzungsverhältnis aus benötigter Drehzahl und Drehmoment bestimmen

   Dieses Produkt: Untersetzungsverhältnis 1/19～1/119

   Die Abtriebsdrehzahl ergibt sich aus der Motordrehzahl geteilt durch das Untersetzungsverhältnis, das Abtriebsmoment ist näherungsweise das Untersetzungsverhältnis mal dem Motormoment (abzüglich des Wirkungsgradverlusts). Zuerst werden die erforderliche Drehzahl und das Drehmoment auf Lastseite ermittelt und dann ein Untersetzungsverhältnis gewählt, das beide Anforderungen erfüllt.

2. 2. Ausreichende Reserve bei der zulässigen Abtriebsmomentbelastung

   Es ist zu prüfen, ob das Nenndrehmoment der Abtriebswelle das Lastmoment übersteigt. Beim Anfahren und Anhalten treten Momente oberhalb des Nennwerts auf, daher ist zusätzlich das zulässige Spitzenmoment bei Anlauf und Stopp (bezogen auf das Nennmoment, z. B. Produkte mit 350 %) zu vergleichen.

3. 3. Zulässige Motorleistung des Kombinationsmotors prüfen

   Dieses Produkt: Anwendbare Motorleistung 100W～750W

   Für jedes Getriebe ist festgelegt, welche Motorleistung angebaut werden darf. Ist die Motorleistung zu groß, kann das Moment nach der Untersetzung den Grenzwert überschreiten. Daher ist die Wahl innerhalb des zulässigen Motorleistungsbereichs zu treffen und die Passung des Anbauflansches zu kontrollieren.

4. 4. Verdrehspiel entsprechend der Positioniergenauigkeit wählen

   Das Verdrehspiel ist das Spiel in Drehrichtung der Abtriebswelle und wird in Winkelminuten (1/60 Grad) angegeben. Bei Positionier- und Hin- und Herbewegungen ist ein kleinerer Wert vorteilhaft. Es sind Produkte mit 1 oder 3 Winkelminuten sowie spielfreie Ausführungen mit Traction-Drive-Prinzip erhältlich.

5. 5. Wellenbauform passend zum Anlagenlayout auswählen

   Je nachdem, ob koaxial, parallel oder rechtwinklig gewählt wird, ändert sich die Anordnung im Gerät. Rechtwinklige Wellen verringern die Einbautiefe durch rechtwinklige Montage, und Hohlwellen ermöglichen das direkte Aufstecken der Gegenwelle. Zusätzlich ist zu prüfen, ob eine Fußmontage oder eine Flanschmontage erforderlich ist.

6. 6. Eingangsdrehzahl und Außenmaße als Einschränkungen beachten

   Dieses Produkt: Außendurchmesser 73 · 79 · 93 mm

   Bei Hochgeschwindigkeitsbetrieb ist zu prüfen, dass die maximal zulässige kurzzeitige Eingangsdrehzahl (z. B. 7000 U/min) nicht überschritten wird. Außerdem sind in der Konstruktionsphase der Außendurchmesser im verfügbaren Bauraum und die Möglichkeit eines Austauschs gegen bestehende Produkte mit identischen Abmessungen zu prüfen.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Untersetzungsgetriebe im Überblick und alle Produkte

Beschreibung

Durch den Exzenter-Taumelgetriebemechanismus und Lager für hohe Belastungen vereint das Getriebe auf kompakter Baugröße hohe Präzision und Steifigkeit. Es bietet vielfältige Abtriebswellenformen und Übersetzungsverhältnisse. Lieferbar in den Rahmengrößen 010, 030 und 050.

Häufige Fragen

Q. Für welche Anwendungen kann der UXiMO Getriebekopf-Typ (Typenbezeichnung nicht angegeben) eingesetzt werden?

A. Er kann unter anderem für CMP-Anlagen, AGV/AMR, Fahrachsen von Robotern und Drehtische eingesetzt werden.

Q. Für welche Motorleistungen ist der UXiMO Getriebekopf-Typ geeignet?

A. Die passende Motorleistung beträgt 100 W bis 750 W.

Q. Welche Übersetzungsverhältnisse und Außendurchmesser sind beim UXiMO Getriebekopf-Typ verfügbar?

A. Die Übersetzungsverhältnisse liegen zwischen 1/19 und 1/119, die Außendurchmesser betragen 73, 79 und 93 mm. Lieferbar sind die Rahmengrößen 010, 030 und 050.

Q. Welcher Getriebemechanismus und welche Merkmale kennzeichnen den UXiMO Getriebekopf-Typ?

A. Durch den Exzenter-Taumelgetriebemechanismus und Lager für hohe Belastungen vereint er auf kompakter Baugröße hohe Präzision und Steifigkeit. Er weist eine hohe zulässige Belastung und vielfältige Abtriebswellenformen auf.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

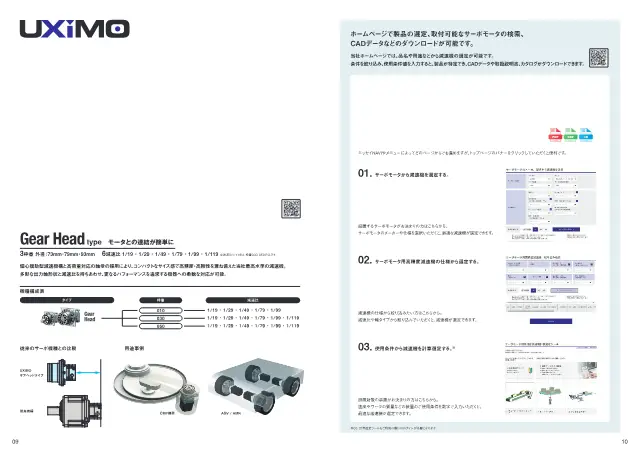

• Katalog SERVO GEARBOXES GUIDE サーボモータ用減速機ガイド Seite 6 öffnen
