DGF / DGH / DGS Gear Head
DGF・DGH・DGS / img-ja.nissei-gtr.co.jp (Site officiel) / Figure en page 1 du document
Réducteur à engrenages (boîte de réduction) destiné à être monté sur servomoteurs. La série présente, par capacité, le constructeur et le type de bride des moteurs compatibles, afin de vérifier la compatibilité avec le moteur.
Dernière vérification: (date de vérification du contenu dans le document source)
Image réduite de la page concernée, extraite du document. Les droits d'auteur appartiennent à img-ja.nissei-gtr.co.jp.Demander le retrait
Caractéristiques
| Capacité du moteur compatible | 100 à 1290 W |
|---|---|
| Vitesse de rotation nominale du moteur compatible | 1500 à 8000 r/min |
Guide de choix : Réducteurs
Points à vérifier lors du choix, avec les valeurs de ce produit (DGF / DGH / DGS Gear Head).
-
1. Déterminer le rapport de réduction à partir de la vitesse et du couple requis
La vitesse de sortie correspond à la vitesse de rotation du moteur divisée par le rapport de réduction, et le couple de sortie est approximativement égal au rapport de réduction multiplié par le couple moteur, diminué des pertes de rendement de transmission. Calculer d'abord la vitesse de rotation et le couple nécessaires côté charge, puis choisir un rapport de réduction satisfaisant les deux.
-
2. Prévoir une marge sur le couple de sortie admissible
Vérifier que le couple nominal de l'arbre de sortie dépasse le couple de charge. Au démarrage et à l'arrêt, un couple supérieur au couple nominal s'applique ; il faut donc aussi vérifier le couple de crête admissible au démarrage et à l'arrêt, exprimé en pourcentage du couple nominal (par exemple, certains produits atteignent 350 %).
-
3. Vérifier la puissance du moteur associé
Chaque réducteur admet une plage de puissance moteur déterminée. Un moteur trop puissant risque de faire dépasser au couple réduit la valeur admissible ; il faut donc choisir dans la plage de puissance moteur applicable et vérifier la compatibilité de la bride de fixation.
-
4. Jeu angulaire selon la précision de positionnement
Le jeu angulaire correspond au mou dans le sens de rotation de l'arbre de sortie et s'exprime en minutes d'angle (1/60 de degré). Pour le positionnement et les mouvements alternatifs, plus il est faible, plus la précision est favorable ; certains produits sont disponibles en 1 minute ou 3 minutes, et des modèles à entraînement par traction offrent un fonctionnement sans jeu.
-
5. Choisir le type d'arbre adapté à l'implantation
Le choix entre arbre coaxial, parallèle ou orthogonal modifie l'agencement de l'équipement. L'arbre orthogonal, monté à angle droit, réduit la profondeur d'encombrement, et l'arbre creux permet d'insérer directement l'arbre correspondant. Vérifier également si la fixation se fait par pattes ou par bride.
-
6. Contraintes de vitesse d'entrée et d'encombrement extérieur
En fonctionnement à grande vitesse, vérifier que la vitesse d'entrée maximale instantanée (par exemple 7000 r/min) n'est pas dépassée. Vérifier également dès la conception que le diamètre extérieur tient dans l'espace d'installation et que le remplacement d'un produit existant est possible avec les mêmes dimensions.
Ce guide a été rédigé par une AI à partir des documents et des caractéristiques des produits référencés.
Description

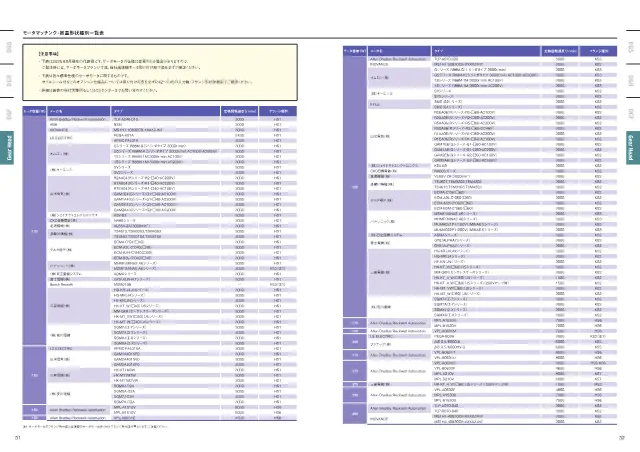

Tableau présentant, pour les servomoteurs de différents constructeurs, le type de réducteur compatible selon la capacité. Les dimensions de l'angle de bride de fixation moteur du réducteur et celles de la bride du moteur peuvent différer ; une vérification est donc nécessaire lors de la commande. Les détails de l'arbre d'entrée et de la bride, notamment selon les spécifications avec joint à lèvre d'étanchéité, doivent être confirmés séparément.
Applications
- Sélection de réducteurs pour servomoteurs
- Organe d'entraînement d'équipements d'automatisation industrielle (FA)
FAQ
- Q. Sur quels servomoteurs le DGF / DGH / DGS Gear Head peut-il être monté ?
- A. Le tableau présente, pour les servomoteurs de différents constructeurs et par capacité, le type de réducteur compatible. La capacité moteur compatible va de 100 à 1290 W et la vitesse de rotation nominale de 1500 à 8000 r/min.
- Q. Que faut-il vérifier avant de monter le DGF / DGH / DGS Gear Head sur un moteur ?
- A. Les dimensions de l'angle de bride de fixation moteur du réducteur et celles de la bride du moteur peuvent différer ; une vérification est donc nécessaire lors de la commande. Les détails de l'arbre d'entrée et de la bride, notamment selon les spécifications avec joint à lèvre d'étanchéité, doivent être confirmés séparément.
Rédigé par une AI à partir du contenu des documents sources.
