SINAMICS S210 servoentraînement

Caractéristiques

Comparatif des références de la série SINAMICS S210

Comparez les caractéristiques de 4 références de la même série.

Guide de choix : Variateur de servomoteur CA

Points à vérifier lors du choix, avec les valeurs de ce produit (SINAMICS S210 servoentraînement).

1. 1. Vérifier la puissance du moteur associé

   Ce produit: Puissance moteur applicable 0.1 kW

   Les variateurs sont déclinés par puissance de moteur applicable et la plupart sont réservés à une série de moteurs spécifique. Vérifiez que la référence et la puissance du moteur indiquées dans le tableau de combinaison correspondent. Certains modèles sont conçus spécifiquement pour les moteurs à entraînement direct, il faut donc également contrôler la compatibilité de la série.

2. 2. Adapter le variateur à la charge selon le courant nominal et le courant maximal

   Le courant de sortie nominal détermine le fonctionnement en régime continu, tandis que le courant de sortie maximal détermine le couple instantané lors des accélérations et décélérations. Les produits répertoriés présentent un courant de sortie maximal compris entre 20 et 50 Arms. À partir du cycle de fonctionnement, calculez le couple de crête et le couple efficace requis, puis vérifiez que les deux valeurs de courant sont suffisantes.

3. 3. Faire correspondre la tension et le nombre de phases de l'alimentation de puissance

   Ce produit: Tension d'alimentation du circuit principal 200～240 V 1 AC

   Les spécifications d'entrée varient selon le modèle : monophasé 200 à 240 V, triphasé 200 V, type basse tension 24 V ou 48 V CC, etc. Vérifiez que la tension et le nombre de phases de l'alimentation de l'installation correspondent, ou que le modèle accepte à la fois le monophasé et le triphasé. Contrôlez également que la capacité d'alimentation requise (0,9 à 1,3 kVA pour les produits répertoriés) est disponible sur l'installation.

4. 4. Vérifier la norme de communication supérieure et le cycle de communication

   Les normes prises en charge, telles qu'EtherCAT, PROFINET ou SV-NET, sont définies pour chaque modèle et doivent être identiques à celles du contrôleur supérieur. Pour un fonctionnement synchronisé multiaxe, vérifiez également que le cycle de communication (par exemple 250 µs ou moins avec PROFINET IRT) répond aux exigences de la période de commande.

5. 5. Fréquence d'entrée et résolution des impulsions de consigne

   Ce produit: Fréquence d'entrée d'impulsions 8 kHz

   Lorsque la commande s'effectue par train d'impulsions, calculez si la fréquence d'entrée maximale (8 à 500 kHz pour les produits répertoriés) permet d'atteindre la vitesse et la résolution requises. La résolution de détection de position du codeur (par exemple 4 194 304 comptes/tour) influe sur la précision de positionnement et la régularité à basse vitesse.

6. 6. Dimensions d'installation dans l'armoire et fonctions de sécurité

   Pour l'intégration dans une armoire de commande, vérifiez les dimensions hors tout, la masse (0,8 à 21 kg pour les produits répertoriés) et la température ambiante d'utilisation. Pour les équipements soumis à des exigences de normes de sécurité, vérifiez également la présence intégrée de la fonction Safe Torque Off (coupure du couple) et d'un filtre CEM intégré.

Ce guide a été rédigé par une AI à partir des documents et des caractéristiques des produits référencés.

Variateur de servomoteur CA : présentation et tous les produits

Description

Servoentraînement mono-axe destiné aux applications à forte dynamique. Il existe 4 modèles de taille de châssis FSA à FSC, connectés au contrôleur via PROFINET RT/IRT. Il est doté d'un réglage en un bouton, de fonctions de sécurité diverses (STO, SBC, etc.), d'un filtre CEM intégré et d'une résistance de freinage intégrée. Les cartes sont vernies afin d'améliorer la résistance environnementale.

FAQ

Q. Quelles tailles de châssis et quelles puissances sont disponibles pour le SINAMICS S210 servoentraînement ?

A. Il existe 4 modèles de taille de châssis FSA à FSC, pour des moteurs de puissance comprise entre 0,1 et 0,75 kW.

Q. Quels types d'alimentation et de connexion le SINAMICS S210 servoentraînement prend-il en charge ?

A. La tension d'alimentation du circuit principal est de 200 à 240 V 1AC. Il se connecte au contrôleur via PROFINET RT/IRT et prend également en charge la connexion par câble unique (OCC).

Q. Le SINAMICS S210 servoentraînement dispose-t-il de fonctions de sécurité ou de composants intégrés ?

A. Il prend en charge la fonction Safe Torque Off et dispose de diverses fonctions de sécurité, dont SBC. Il est également équipé d'un filtre CEM intégré (catégorie C2) et d'une résistance de freinage intégrée.

Q. Quelles sont les conditions d'utilisation et l'indice de protection du SINAMICS S210 servoentraînement ?

A. L'indice de protection est IP20 et la température ambiante d'utilisation est de 0 à 50 °C. Les cartes vernies améliorent la résistance environnementale.

Q. Pour quelles applications le SINAMICS S210 servoentraînement est-il adapté ?

A. Il convient aux machines-outils, aux équipements de manutention, à la commande de positionnement et à d'autres applications. C'est un servoentraînement mono-axe destiné aux applications à forte dynamique.

Rédigé par une AI à partir du contenu des documents sources.

Documents sources

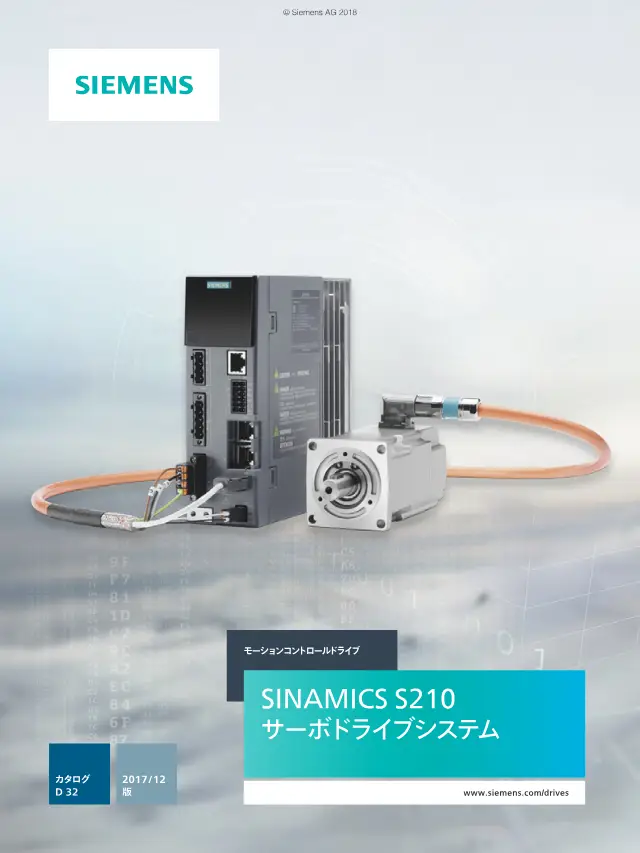

• Catalogue SINAMICS S210 サーボドライブシステム カタログ D 32 2017/12 88 pages Ouvrir la page 1
