Variateur de servomoteur CA TAD8810 Series

Caractéristiques

Guide de choix : Variateur de servomoteur CA

Points à vérifier lors du choix, avec les valeurs de ce produit (Variateur de servomoteur CA TAD8810 Series).

1. 1. Vérifier la puissance du moteur associé

   Les variateurs sont déclinés par puissance de moteur applicable et la plupart sont réservés à une série de moteurs spécifique. Vérifiez que la référence et la puissance du moteur indiquées dans le tableau de combinaison correspondent. Certains modèles sont conçus spécifiquement pour les moteurs à entraînement direct, il faut donc également contrôler la compatibilité de la série.

2. 2. Adapter le variateur à la charge selon le courant nominal et le courant maximal

   Le courant de sortie nominal détermine le fonctionnement en régime continu, tandis que le courant de sortie maximal détermine le couple instantané lors des accélérations et décélérations. Les produits répertoriés présentent un courant de sortie maximal compris entre 20 et 50 Arms. À partir du cycle de fonctionnement, calculez le couple de crête et le couple efficace requis, puis vérifiez que les deux valeurs de courant sont suffisantes.

3. 3. Faire correspondre la tension et le nombre de phases de l'alimentation de puissance

   Ce produit: Tension d'alimentation du circuit principal DC24V±10% / DC48V±10%

   Les spécifications d'entrée varient selon le modèle : monophasé 200 à 240 V, triphasé 200 V, type basse tension 24 V ou 48 V CC, etc. Vérifiez que la tension et le nombre de phases de l'alimentation de l'installation correspondent, ou que le modèle accepte à la fois le monophasé et le triphasé. Contrôlez également que la capacité d'alimentation requise (0,9 à 1,3 kVA pour les produits répertoriés) est disponible sur l'installation.

4. 4. Vérifier la norme de communication supérieure et le cycle de communication

   Les normes prises en charge, telles qu'EtherCAT, PROFINET ou SV-NET, sont définies pour chaque modèle et doivent être identiques à celles du contrôleur supérieur. Pour un fonctionnement synchronisé multiaxe, vérifiez également que le cycle de communication (par exemple 250 µs ou moins avec PROFINET IRT) répond aux exigences de la période de commande.

5. 5. Fréquence d'entrée et résolution des impulsions de consigne

   Ce produit: Fréquence d'entrée d'impulsions 500 kHz

   Lorsque la commande s'effectue par train d'impulsions, calculez si la fréquence d'entrée maximale (8 à 500 kHz pour les produits répertoriés) permet d'atteindre la vitesse et la résolution requises. La résolution de détection de position du codeur (par exemple 4 194 304 comptes/tour) influe sur la précision de positionnement et la régularité à basse vitesse.

6. 6. Dimensions d'installation dans l'armoire et fonctions de sécurité

   Pour l'intégration dans une armoire de commande, vérifiez les dimensions hors tout, la masse (0,8 à 21 kg pour les produits répertoriés) et la température ambiante d'utilisation. Pour les équipements soumis à des exigences de normes de sécurité, vérifiez également la présence intégrée de la fonction Safe Torque Off (coupure du couple) et d'un filtre CEM intégré.

Ce guide a été rédigé par une AI à partir des documents et des caractéristiques des produits référencés.

Variateur de servomoteur CA : présentation et tous les produits

Description

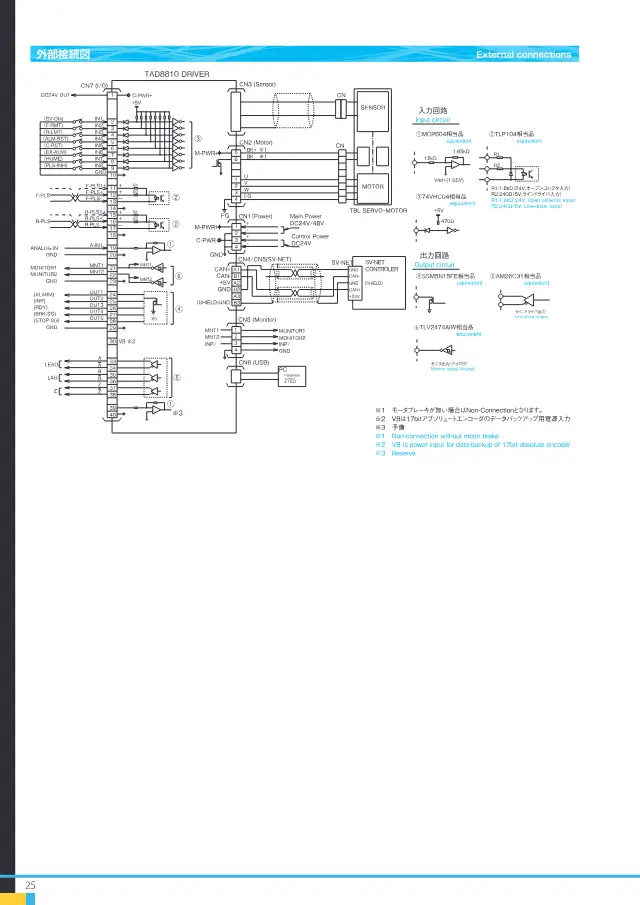

Variateur de servomoteur CA de type à montage sur embase, compatible avec une alimentation DC24V et DC48V. Il dispose de trois modes de commande : position, vitesse et courant, et adopte une commande PWM à transistors à onde sinusoïdale. Les capteurs au choix sont des codeurs 17 bits ou 23 bits, ou un résolveur sans balais. Les paramètres se configurent depuis un PC via USB ou SV-NET.

FAQ

Q. Quelle est la tension d'alimentation du circuit principal du TAD8810 Series ?

A. La tension d'alimentation du circuit principal est DC24V ±10 % ou DC48V ±10 %. La tension d'alimentation du circuit de commande est DC24V ±10 %.

Q. Avec quels moteurs et capteurs le TAD8810 Series peut-il être associé ?

A. Il se combine avec les moteurs de la série TBL-II et se pilote par communication SV-NET. Les capteurs au choix sont des codeurs 17 bits ou 23 bits, ou un résolveur sans balais.

Q. Quels sont les modes de commande et les spécifications des entrées/sorties du TAD8810 Series ?

A. Il dispose de trois modes de commande : position, vitesse et courant. La fréquence d'entrée d'impulsions est de 500 kHz et l'entrée de commande analogique est de ±10 V. Il comporte 8 entrées à usage général, 5 sorties à usage général et 2 voies de sortie de surveillance.

Q. Quel est le courant de sortie nominal et quelles sont les conditions d'environnement d'utilisation du TAD8810 Series ?

A. Le courant de sortie nominal est de 4 Arms. La température ambiante d'utilisation est de 0 à 40 ℃ et l'humidité relative ambiante d'utilisation est de 90 %RH maximum, sans condensation.

Q. Comment configurer les paramètres du TAD8810 Series et comment s'affiche son état ?

A. Les paramètres se configurent depuis un PC via USB ou SV-NET. L'état est affiché par une LED bicolore, et l'historique des alarmes est mémorisé jusqu'à 8 fois.

Rédigé par une AI à partir du contenu des documents sources.
