Redutor de alta precisão para servomotor, tipo AG3

Especificações

Comparação de modelos da série GTR

Compare as especificações de 5 modelos da mesma série.

Como escolher Redutor de velocidade

Pontos a verificar na seleção, com os valores deste produto (Redutor de alta precisão para servomotor, tipo AG3).

1. 1. Determinar a relação de redução a partir da velocidade e do torque necessários

   Este produto: Relação de redução 1/5～1/200

   A rotação de saída é a rotação do motor dividida pela relação de redução, e o torque de saída é aproximadamente igual à relação de redução multiplicada pelo torque do motor (descontando a eficiência de transmissão). Primeiro calcule a rotação e o torque necessários no lado da carga e escolha uma relação de redução que atenda aos dois.

2. 2. Garantir margem no torque de saída admissível

   Verifique se o torque nominal do eixo de saída é superior ao torque de carga. Durante a partida e a parada há torque acima do nominal, por isso compare também o torque de pico admissível na partida e parada (valor relativo ao nominal, por exemplo, um produto com 350%).

3. 3. Verificar a capacidade do motor a ser acoplado

   Este produto: Potência do motor aplicável 100W～2000W

   Cada redutor tem uma potência de motor compatível definida. Motores com capacidade excessiva podem fazer o torque após a redução ultrapassar o valor admissível; por isso, escolha dentro da faixa de capacidade de motor aplicável e confirme a compatibilidade do flange de montagem.

4. 4. Folga de backlash conforme a precisão de posicionamento

   Este produto: Folga (backlash) 30 min (exceto alguns modelos)

   O backlash é a folga no sentido de rotação do eixo de saída e é expresso em minutos (1/60 de grau). Em posicionamento e movimentos alternados, quanto menor, melhor; há produtos disponíveis com 1 minuto ou 3 minutos e produtos sem backlash com drive por tração.

5. 5. Escolher o tipo de eixo conforme o layout do equipamento

   A escolha entre eixo concêntrico, paralelo ou ortogonal altera a disposição dentro do equipamento. O eixo ortogonal, com montagem em ângulo reto, reduz a profundidade, e o eixo oco permite encaixar diretamente o eixo correspondente. Confirme também se a montagem será por pés ou por flange.

6. 6. Restrições de rotação de entrada e dimensões externas

   Em operação em alta velocidade, verifique se a rotação máxima instantânea de entrada (por exemplo, 7000 r/min) não é ultrapassada. Também confirme na fase de projeto se o diâmetro externo cabe no espaço de montagem e se é possível substituir por um produto com as mesmas dimensões existentes.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Redutor de velocidade e todos os produtos

Descrição

Disponível nas versões AG3L (montagem por pés) e AG3K (montagem por flange). Por compartilhar o motoredutor de indução e a seção do cabeçote de engrenagens, não é necessário alterar o projeto da fixação em caso de mudança de especificação.

Perguntas frequentes

Q. Como escolher entre a versão de montagem por pés (AG3L) e a de montagem por flange (AG3K) do tipo AG3?

A. Temos as versões AG3L, de montagem por pés, e AG3K, de montagem por flange.

Q. Quais faixas de potência de motor o tipo AG3 suporta?

A. A potência do motor aplicável é de 100 W a 2000 W.

Q. Quais são a relação de redução e o backlash do tipo AG3?

A. A relação de redução é de 1/5 a 1/200. O backlash é de 30 minutos, exceto em alguns modelos específicos.

Q. O tipo AG3 exige alteração no projeto da fixação em caso de mudança de especificação?

A. Não, pois o motoredutor de indução e a seção do cabeçote de engrenagens são comuns, por isso não é necessário alterar o projeto da fixação.

Q. O tipo AG3 pode substituir motores de indução?

A. Sim, é possível realizar a substituição simples de motores de indução.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

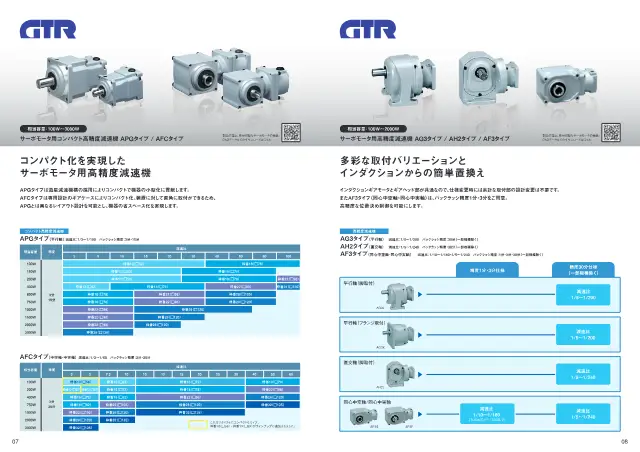

• Catálogo SERVO GEARBOXES GUIDE サーボモータ用減速機ガイド Abrir a página 5
