第3代球轴承轮毂单元（驱动轮用）

第3世代 ボールハブユニット / JTEKT株式会社 (官方网站) / 刊载于资料第2页

支撑驱动轮的第3代球轴承轮毂单元。通过轴承与密封件的低摩擦化，相比传统产品摩擦损失降低65%，有助于提升电动汽车的电耗表现。

刊载信息确认日期: (根据来源资料确认内容的日期)

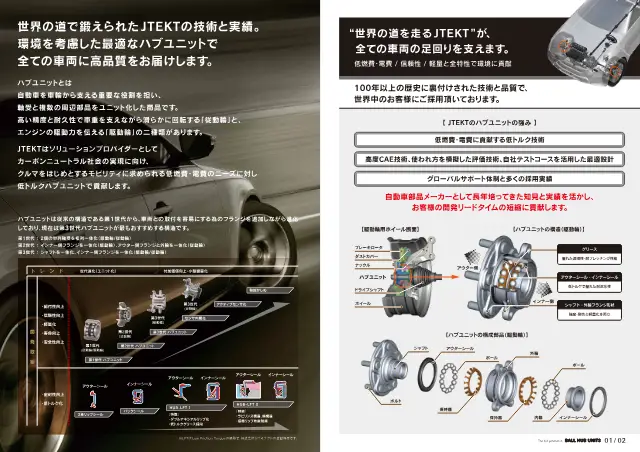

JTEKT株式会社《第3世代 ボールハブユニット》第2页（刊载第3代球轴承轮毂单元（驱动轮用））
出处: JTEKT株式会社「第3世代 ボールハブユニット」第2页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

适用轴重 6.3〜19.7 kN
车轮安装孔P.C.D. 100〜139.7 mm
车轮螺栓数 4〜6 本

第3世代 ボールハブユニット 型号比较

可按规格比较同系列的2个型号。

型号 适用轴重 车轮安装孔P.C.D. 车轮螺栓数
第3世代 ボールハブユニット（従動輪用） 4.9〜16.7 kN 100〜139.7 mm 4〜6 本
第3世代 ボールハブユニット（駆動輪用） 本产品 6.3〜19.7 kN 100〜139.7 mm 4〜6 本

轮毂单元轴承的选型要点

选型时需要确认的要点及本产品（第3代球轴承轮毂单元（驱动轮用））的数值。

  1. 1. 选择与车辆轴荷相符的额定值

    本产品: 适用轴重 6.3〜19.7 kN

    轮毂单元直接承受车辆重量及转弯时的力矩载荷，因此需确认适用车辆的轴荷是否在产品的适用范围内。本页所列产品的适用轴荷为4.9～19.7kN。轴荷余量不足会导致早期剥落及间隙产生。

  2. 2. 使轮辋的P.C.D.与螺栓数量相匹配

    本产品: 车轮安装孔P.C.D. 100〜139.7 mm

    轮辋安装孔的节圆直径及轮毂螺栓数量必须与轮辋侧一致，否则无法安装。本页所列产品的P.C.D.为100～139.7mm，螺栓数为4～6根。请对照车辆原厂规格进行选择。

  3. 3. 使代际（结构形式）与车辆侧相匹配

    第一至第三代在转向节的安装方式及与轮毂的装配结构上各不相同，需选择符合车辆设计的代际。第三代因一体化而具有优异的刚性与轻量化特性，但无法单独更换轴承，只能整体更换单元。

  4. 4. 确认是驱动轮用还是从动轮用

    驱动轮用需要穿过驱动轴，因此轮毂上设有花键孔结构，与从动轮用形状不同，两者不可互换。应根据车辆的驱动方式及安装位置（前驱、后驱、四驱等）确认所属类别。

  5. 5. 确认ABS传感器的适配性

    内置转速传感器或磁性编码器的型式，会向ABS及车辆稳定控制系统提供车轮速度信号。若车辆侧的传感器方式与传感器或编码器的有无不匹配，控制系统将无法正常工作。

  6. 6. 比较低扭矩性能与防泥水性能

    通过改进专用润滑脂及密封结构，有案例显示旋转扭矩较现有产品降低了50%，有助于提升燃油经济性或电耗性能。另一方面，减少密封件的接触会增加泥水侵入的风险。因此，还需确认是否采用迷宫结构等方式以保证防泥水性能。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解轮毂单元轴承及查看产品列表

产品说明

采用第3代结构的轮毂单元，将轴与内侧法兰一体化。通过迷宫式与槽式结构的密封件抑制泥水侵入，并采用低粘度基础油及增稠剂微粒化的低扭矩润滑脂。适用于从轻型汽车到SUV及皮卡等广泛车型等级，可根据用途通过呼号选择相应型号。

特点

  • 相比传统产品摩擦损失降低65%的低扭矩设计
  • 迷宫式与槽式结构提升耐泥水性能
  • 减少接触唇片数量，降低滑动阻力
  • 具有优异润滑性与抗微动磨损性能的润滑脂
  • 轴与内侧法兰一体化，提升装配性

用途

  • 轻型汽车
  • A级及B级乘用车
  • C级乘用车
  • D级乘用车
  • E级乘用车
  • SUV・皮卡

常见问题

Q. 第3代球轴承轮毂单元（驱动轮用）可适用于哪些车型等级？
A. 适用于从轻型汽车到SUV及皮卡等广泛车型等级。应用范围为：轻型汽车、A级及B级乘用车、C级乘用车、D级乘用车、E级乘用车、SUV・皮卡。
Q. 第3代球轴承轮毂单元（驱动轮用）的适用轴重、车轮安装孔P.C.D.及车轮螺栓数量范围是多少？
A. 适用轴重为6.3〜19.7 kN，车轮安装孔P.C.D.为100〜139.7 mm，车轮螺栓数量为4〜6个。
Q. 第3代球轴承轮毂单元（驱动轮用）的低摩擦化对电动汽车电耗有何效果？
A. 通过轴承与密封件的低摩擦化，相比传统产品摩擦损失降低65%。这有助于提升电动汽车的电耗表现。
Q. 第3代球轴承轮毂单元（驱动轮用）是否适用于泥水较多的环境？
A. 采用迷宫式与槽式结构的密封件抑制泥水侵入，设计上可应对泥水环境。耐泥水性提升是其主要特点。
