Bộ truyền động servo SINAMICS S210

Mã sản phẩm 6SL3070-0AA00-0AG0 / SINAMICS S210 / Siemens (Trang web chính thức) / Có trong trang 3 của tài liệu

Bộ truyền động servo AC/AC một trục tầm trung, nguồn cấp điện áp 200～240 V một pha. Hỗ trợ PROFINET và tích hợp chức năng Safety Integrated.

Xác minh lần cuối: (ngày xác minh nội dung với tài liệu nguồn)

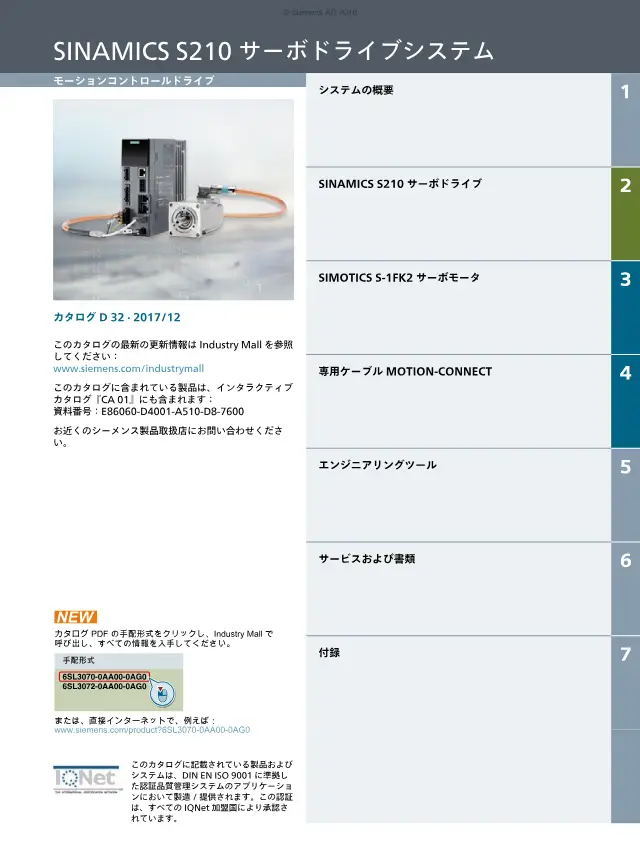

Bộ truyền động servo SINAMICS S210 trên trang 3 của tài liệu "SINAMICS S210 サーボドライブシステム カタログ D 32 2017/12" (Siemens)
Nguồn: Siemens「SINAMICS S210 サーボドライブシステム カタログ D 32 2017/12」trang 3
Hình ảnh thu nhỏ của trang liên quan được trích từ tài liệu. Bản quyền thuộc về Siemens.Yêu cầu gỡ bỏ

Thông số kỹ thuật

Điện áp nguồn mạch chính 200～240 V 1AC
Chu kỳ điều khiển dòng điện 62.5 μs
Tần số xung đầu vào 8 kHz
Phương thức truyền thông・chu kỳ truyền thông Dưới 250 μs

So sánh mã sản phẩm dòng SINAMICS S210

So sánh 4 mã sản phẩm cùng dòng theo thông số kỹ thuật.

Mã sản phẩm Công suất động cơ áp dụng Điện áp nguồn mạch chính Tần số xung đầu vào
SINAMICS S210 サーボドライブ 0.1 kW 200～240 V 1 AC 8 kHz
SINAMICS S210 トレーニングケース 0.1 kW 230 V 1 AC —
外部制動抵抗器 — — —
6SL3070-0AA00-0AG0 Sản phẩm này — 200～240 V 1AC 8 kHz

Cách chọn Bộ điều khiển servo AC

Các điểm cần kiểm tra khi lựa chọn, kèm giá trị của sản phẩm này (6SL3070-0AA00-0AG0).

  1. 1. Kiểm tra dung lượng motor được ghép nối

    Bộ điều khiển được phân loại theo dung lượng motor áp dụng, và phần lớn chỉ dùng cho một dòng motor nhất định. Kiểm tra model và công suất motor trong bảng ghép nối có khớp với motor đang dùng hay không. Với các model thiết kế riêng cho motor truyền động trực tiếp, cần kiểm tra thêm tính tương thích theo dòng sản phẩm.

  2. 2. Đáp ứng theo dòng định mức và dòng đỉnh đầu ra

    Dòng đầu ra định mức quyết định khả năng vận hành liên tục, còn dòng đầu ra cực đại quyết định mô-men xoắn tức thời khi tăng tốc và giảm tốc. Các sản phẩm được liệt kê có dòng đầu ra cực đại trong khoảng 20 đến 50Arms. Từ chu kỳ vận hành, tính mô-men đỉnh và mô-men hiệu dụng cần thiết, rồi kiểm tra xem cả hai giá trị dòng điện có đủ hay không.

  3. 3. Khớp điện áp và số pha của nguồn chính

    Sản phẩm này: Điện áp nguồn mạch chính 200～240 V 1AC

    Thông số đầu vào khác nhau tùy model, ví dụ đơn pha 200 đến 240V, ba pha 200V, hoặc loại điện áp thấp DC24V/48V. Kiểm tra điện áp và số pha nguồn của thiết bị có khớp không, hoặc model có hỗ trợ cả đơn pha lẫn ba pha hay không. Đồng thời xác nhận dung lượng nguồn cần thiết (với các sản phẩm được liệt kê là 0,9 đến 1,3kVA) có sẵn trong thiết bị.

  4. 4. Xác nhận chuẩn truyền thông cấp trên và chu kỳ truyền

    Sản phẩm này: Phương thức truyền thông・chu kỳ truyền thông Dưới 250 μs

    Các chuẩn như EtherCAT, PROFINET, SV-NET được quy định theo từng model, và phải trùng với bộ điều khiển cấp trên. Với vận hành đồng bộ nhiều trục, cần kiểm tra chu kỳ truyền thông (ví dụ PROFINET IRT từ 250μs trở xuống) có đáp ứng yêu cầu chu kỳ điều khiển hay không.

  5. 5. Tần số đầu vào xung lệnh và độ phân giải

    Sản phẩm này: Tần số xung đầu vào 8 kHz

    Khi điều khiển bằng chuỗi xung, cần tính toán xem tần số đầu vào xung tối đa (với các sản phẩm được liệt kê là 8 đến 500kHz) có đáp ứng được tổ hợp tốc độ và độ phân giải cần thiết hay không. Độ phân giải phát hiện vị trí của encoder (ví dụ 4.194.304count/vòng) ảnh hưởng đến độ chính xác định vị và độ êm khi chạy tốc độ thấp.

  6. 6. Kích thước lắp trong tủ điện và chức năng an toàn

    Khi lắp trong tủ điều khiển, cần kiểm tra kích thước ngoài, khối lượng (với các sản phẩm được liệt kê là 0,8 đến 21kg) và nhiệt độ môi trường sử dụng. Với thiết bị yêu cầu tuân thủ tiêu chuẩn an toàn, cũng cần kiểm tra việc có tích hợp chức năng Safe Torque Off (cắt mô-men xoắn an toàn) và bộ lọc EMC tích hợp hay không.

Hướng dẫn này do AI soạn dựa trên tài liệu và các mục thông số của các sản phẩm được đăng tải.

Giới thiệu về Bộ điều khiển servo AC và danh sách sản phẩm

Mô tả

Hỗ trợ kết nối một cáp (OCC) và tinh chỉnh một nút nhấn qua máy chủ web, giúp việc vận hành thử dễ dàng. Chu kỳ điều khiển dòng điện 62,5 μs và tần số xung 8 kHz cho phép điều khiển tốc độ cao. Tiêu chuẩn có STO, SBC và SS1; tùy chọn có thể sử dụng SS2, SOS, SLS, SSM và SDI (chức năng mở rộng đang được chuẩn bị, yêu cầu động cơ hỗ trợ an toàn).

Đặc điểm

  • Kết nối một cáp (OCC)
  • Tinh chỉnh một nút nhấn qua máy chủ web
  • Hỗ trợ PROFINET IRT (chu kỳ 250 μs trở xuống)
  • Tích hợp Safety Integrated
  • Tự động nhận diện bộ mã hóa nhờ đọc bảng tên điện tử

Ứng dụng

  • Máy đóng gói
  • Thiết bị xử lý vật liệu
  • Thiết bị cấp liệu và kéo vật liệu
  • Bộ phận xếp tải
  • Máy lắp ráp tự động
  • Tự động hóa phòng thí nghiệm
  • Gia công gỗ, kính và gốm sứ
  • Máy in kỹ thuật số

Câu hỏi thường gặp

Q. Cho tôi biết thông số điện áp nguồn cấp của 6SL3070-0AA00-0AG0.
A. Điện áp nguồn cấp mạch chính là 200～240 V 1AC.
Q. Bộ truyền động servo SINAMICS S210 (6SL3070-0AA00-0AG0) có thể dùng cho những ứng dụng nào?
A. Có thể dùng cho máy đóng gói, thiết bị xử lý vật liệu, thiết bị cấp liệu và kéo vật liệu, bộ phận xếp tải, máy lắp ráp tự động, tự động hóa phòng thí nghiệm, gia công gỗ, kính và gốm sứ, máy in kỹ thuật số.
Q. 6SL3070-0AA00-0AG0 có những chức năng an toàn nào?
A. Tích hợp chức năng Safety Integrated. Tiêu chuẩn có STO, SBC và SS1; tùy chọn có thể sử dụng SS2, SOS, SLS, SSM và SDI. Chức năng mở rộng đang được chuẩn bị và yêu cầu động cơ hỗ trợ an toàn.
Q. Cho tôi biết các đặc điểm về truyền thông và kết nối bộ mã hóa của bộ truyền động servo SINAMICS S210.
A. Hỗ trợ PROFINET IRT với chu kỳ 250 μs trở xuống. Hỗ trợ kết nối một cáp (OCC) và tự động nhận diện bộ mã hóa nhờ đọc bảng tên điện tử.
Q. Chu kỳ điều khiển và tần số xung của 6SL3070-0AA00-0AG0 là bao nhiêu?
A. Chu kỳ điều khiển dòng điện là 62,5 μs và tần số xung đầu vào là 8 kHz.
